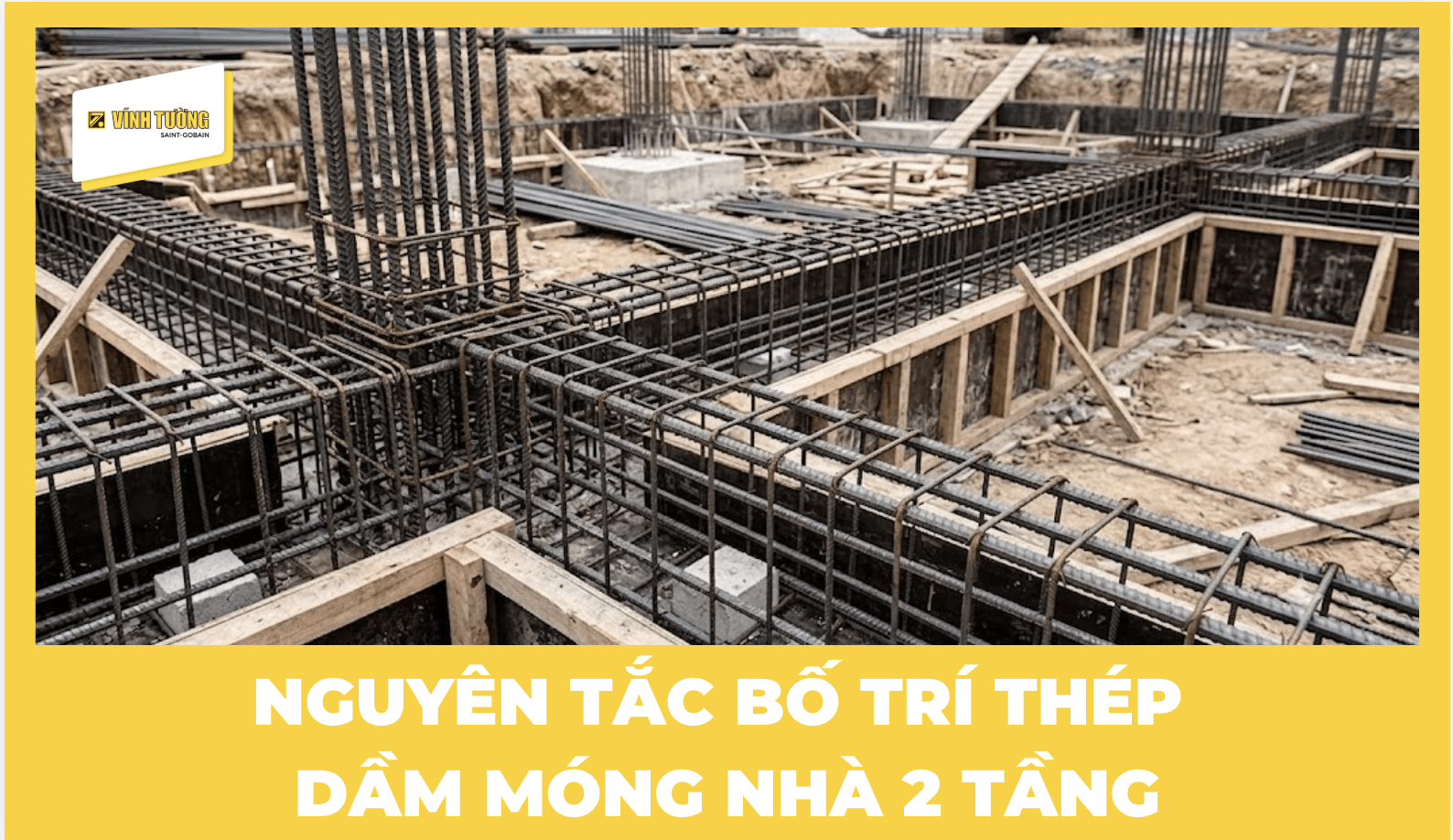

Nguyên tắc bố trí thép dầm móng nhà 2 tầng chuẩn xác và an toàn

Trong kết cấu móng, việc bố trí thép dầm móng nhà 2 tầng cần tuân thủ đúng nguyên tắc chịu lực: thép dọc chịu mô-men âm nằm ở lớp trên, mô-men dương nằm ở lớp dưới. Thép đai thường được bố trí dày ở các vị trí gần cột để chống cắt. Bài viết dưới đây sẽ cung cấp chi tiết các nguyên tắc bố trí giúp bạn thiết kế, thi công và giám sát công trình tối ưu.

Nguyên tắc bố trí thép dầm móng nhà 2 tầng

1. Nguyên tắc bố trí thép dầm móng nhà 2 tầng theo chiều dọc

Bố trí thép theo chiều dọc dầm móng cần dựa trên sơ đồ chịu lực, vị trí cột, chiều dài nhịp và tải trọng công trình. Với nhà 2 tầng, dầm móng thường chịu tải từ tường, cột, sàn và truyền lực xuống móng, vì vậy thép dọc phải được đặt đúng vị trí chịu kéo để đảm bảo khả năng làm việc của kết cấu.

1.1. Sắp xếp theo miền chịu lực

Trong dầm bê tông cốt thép, thép chịu lực chính cần được bố trí theo khu vực phát sinh mô-men. Chủ nhà và thầu thợ cần phân biệt rõ các vùng chính:

• Thép miền dưới (Thép chịu momen âm - Vùng gối cột): Chịu lực kéo lớn tại vị trí các gối cột. Do đó, tại vùng gần cột, lớp thép bên dưới cần được gia cố, tăng cường thêm thanh thép dọc.
• Thép miền trên (Thép chịu momen dương - Vùng giữa nhịp): Chịu lực kéo lớn ở đoạn giữa hai cột (giữa nhịp). Tại vùng giữa nhịp, lớp thép phía trên cần được tăng cường thêm để cân bằng mô-men lực, tránh tình trạng nứt gãy dầm móng từ phía trên dọc theo thân dầm.

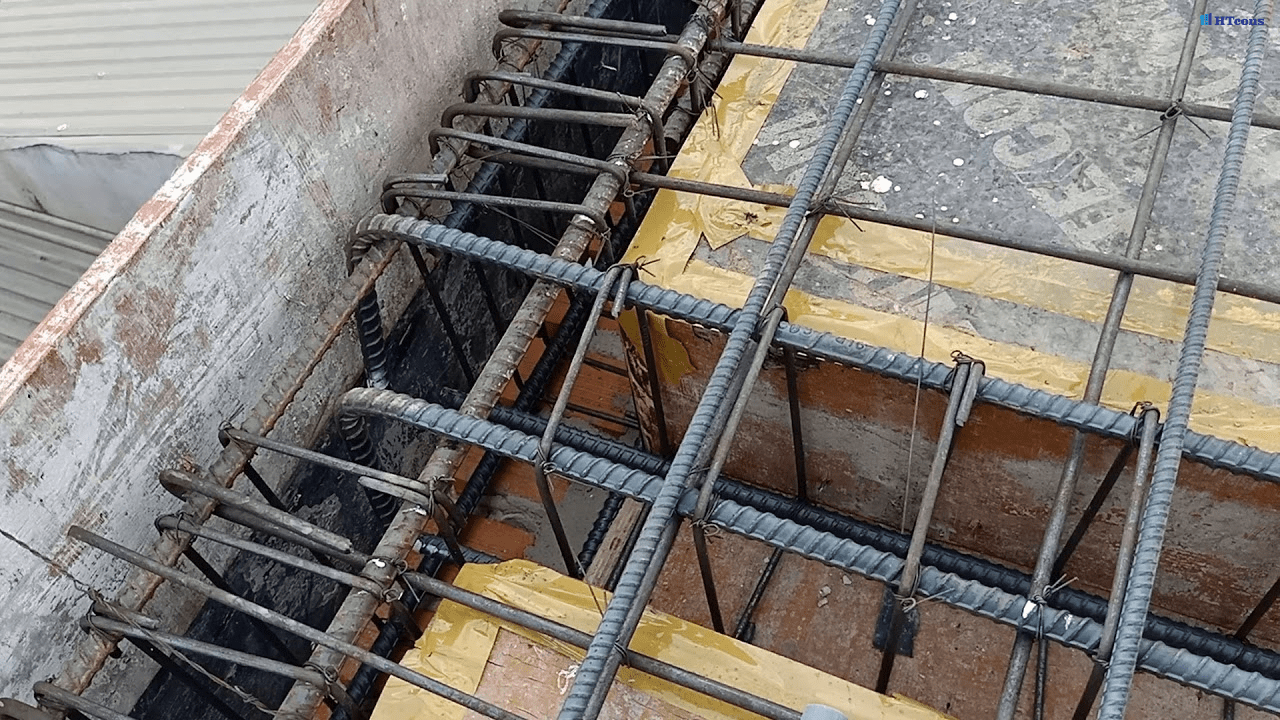

Thép miền trên chịu lực kéo lớn ở đoạn giữa hai cột (Nguồn: Internet)

1.2. Nguyên tắc về số lượng và đường kính thép

Số lượng và đường kính thép dọc dầm móng cần được kỹ sư kết cấu tính toán dựa trên tải trọng, kích thước dầm, chiều dài nhịp, loại móng và điều kiện nền đất. Tuy nhiên, với nhà 2 tầng dân dụng, có thể tham khảo một số nguyên tắc phổ biến sau:

• Số lượng thanh thép: Phải bố trí tối thiểu 2 thanh lớp trên và 2 thanh lớp dưới chạy suốt chiều dài dầm. Thông thường, dầm móng nhà 2 tầng phổ biến sử dụng 6 thanh thép dọc (3 thanh lớp trên, 3 thanh lớp dưới) để đảm bảo độ cứng.
• Đường kính thép chủ: Thép dọc chịu lực thường được lựa chọn trong khoảng phi 16 - phi 22, trong đó phi 18 - phi 22 thường gặp ở dầm móng nhà 2 tầng có tải trọng trung bình đến lớn.
• Giới hạn đường kính: Đường kính của thép dọc chịu lực không được vượt quá 1/10 bề rộng của dầm móng. Trong một dầm móng, không nên dùng quá 3 loại đường kính khác nhau và các đường kính chỉ nên chênh lệch nhau tối đa 2mm

1.3. Vị trí nối thép dọc chuẩn kỹ thuật

Nối thép dọc là bước quan trọng vì nếu nối sai vị trí, dầm móng có thể bị yếu tại khu vực chịu lực lớn. Nguyên tắc chung là nên nối thép ở vùng có nội lực nhỏ hơn và tránh nối tập trung quá nhiều thanh tại cùng một mặt cắt.

• Thép lớp trên (Thép miền nhịp): Thực hiện nối thép tại vị trí gối cột (vùng chịu nén của lớp trên).
• Thép lớp dưới (Thép miền gối): Thực hiện nối thép tại vị trí giữa nhịp dầm (vùng chịu nén của lớp dưới).
• Chiều dài đoạn nối: Chiều dài mối nối buộc tối thiểu phải đạt từ 30D - 40D (với D là đường kính thanh thép). Đồng thời, lưu ý không được nối quá 50% tiết diện thép trên cùng một mặt cắt ngang.

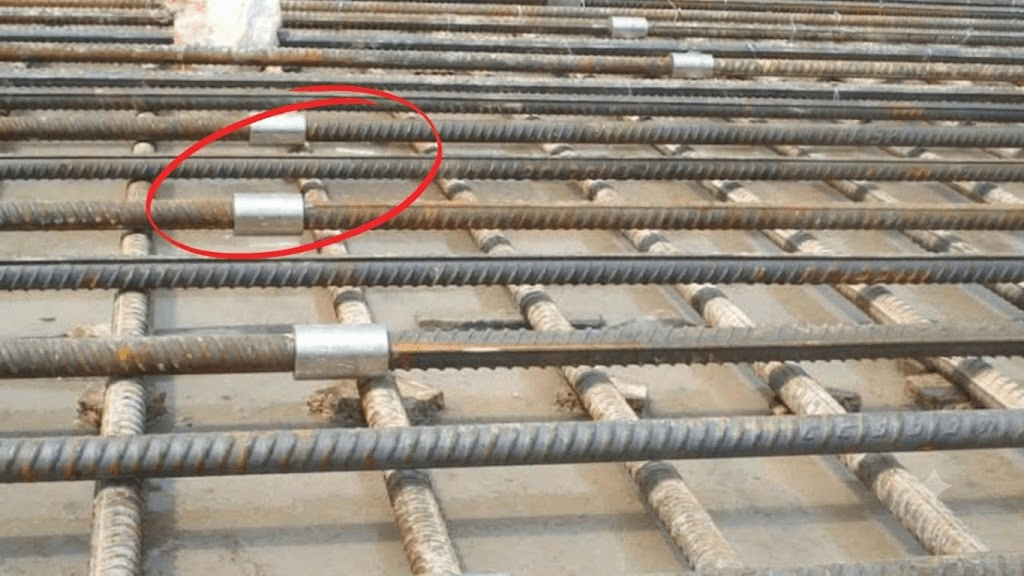

Chiều dài mối nối buộc tối thiểu phải đạt từ 30D - 40D (Nguồn: Internet)

1.4. Khoảng hở và lớp bê tông bảo vệ

Khoảng hở giữa các thanh thép và lớp bê tông bảo vệ có vai trò quan trọng trong việc đảm bảo bê tông lấp đầy, hạn chế rỗ tổ ong và bảo vệ cốt thép khỏi ăn mòn. Với dầm móng nhà 2 tầng, khu vực này thường tiếp xúc gần đất ẩm nên càng cần thi công cẩn thận.

• Khoảng hở giữa các thanh thép dọc: Khoảng cách lọt lòng giữa hai thanh thép kề nhau không nên nhỏ hơn đường kính thanh thép lớn nhất và không nhỏ hơn khoảng hở tối thiểu cần thiết để bê tông, cốt liệu và đầm dùi có thể đi qua.
• Khi bố trí nhiều lớp thép: Thanh thép lớp trên nên đặt thẳng hàng với thanh thép lớp dưới, hạn chế đặt so le vào khe hở khiến bê tông khó lèn chặt.
• Lớp bê tông bảo vệ: Với dầm móng tiếp xúc môi trường ẩm, lớp bê tông bảo vệ cần đủ dày để hạn chế gỉ sét và ăn mòn cốt thép. Thực tế thi công thường dùng lớp bảo vệ khoảng 30mm - 50mm tùy vị trí và yêu cầu thiết kế.
• Sử dụng con kê đúng chuẩn: Nên dùng con kê bê tông hoặc con kê chuyên dụng để giữ đúng khoảng cách bảo vệ. Không nên dùng gạch vỡ, đá vụn hoặc vật liệu tạm bợ vì dễ xê dịch, làm sai cao độ thép và ảnh hưởng chất lượng bê tông.

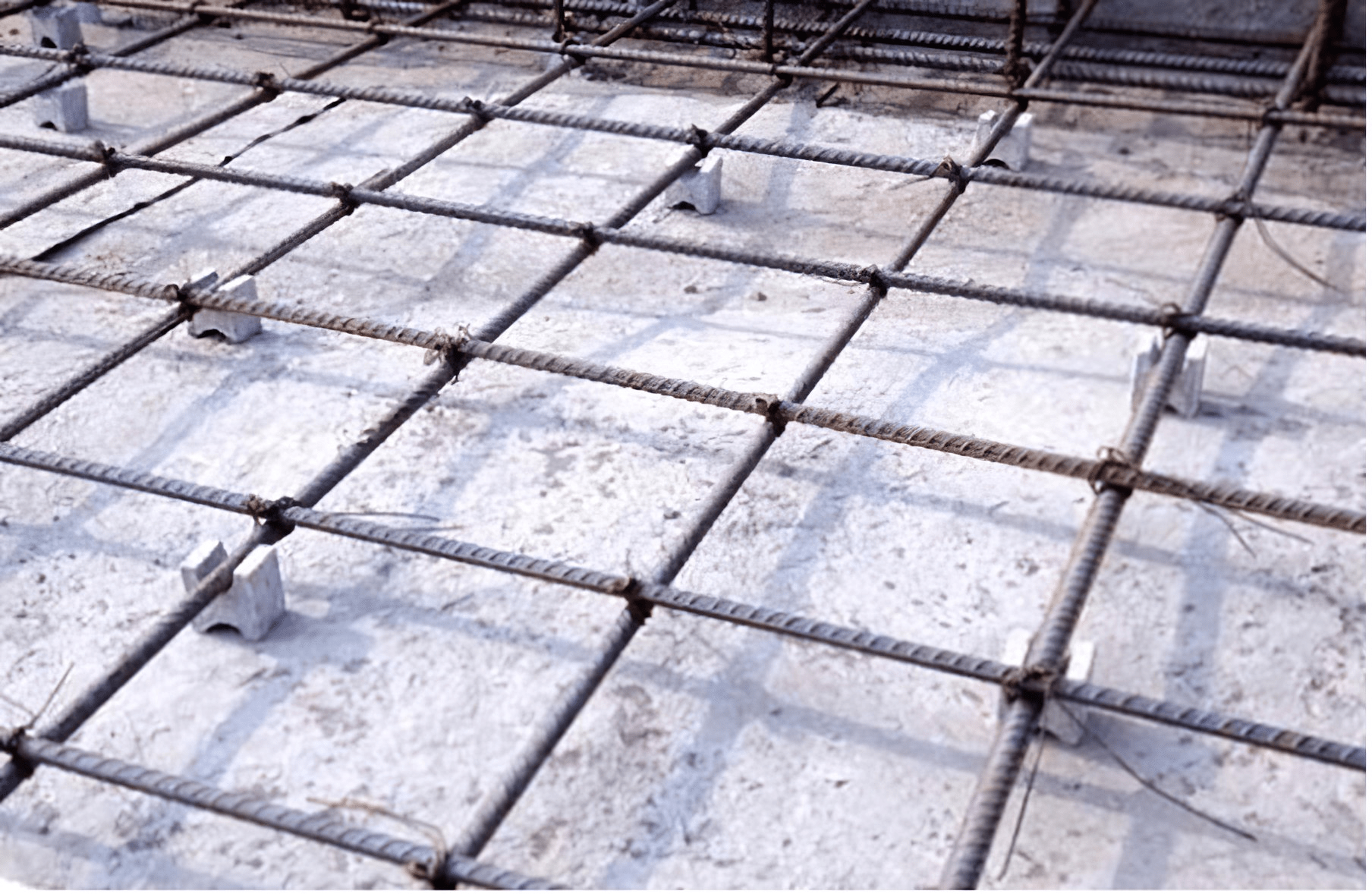

Lớp bê tông bảo vệ thép dọc phải dày tối thiểu từ 30mm - 50mm (Nguồn: Internet)

Báo giá thi công vách thạch cao

Hệ giải pháp trần/vách thạch cao Vĩnh Tường bền vững chất lượng, nâng tấm không gian

2. Nguyên tắc bố trí thép dầm móng nhà 2 tầng theo chiều ngang

Việc phân bổ cốt thép theo phương ngang (mặt cắt vuông góc với trục dầm) giúp cố định khung dầm vững chắc, chống lại lực cắt và lực vặn xoắn dọc thân dầm.

2.1. Bố trí cột thép chịu lực

Trên mặt cắt ngang, thép dọc chịu lực cần được bố trí cân đối và đúng vị trí theo bản vẽ thiết kế:

• Bố trí đối xứng qua trục dầm: Thép dọc lớp trên và lớp dưới nên được đặt cân đối để dầm móng làm việc ổn định, hạn chế xoắn lệch khi chịu tải.
• Đặt thép theo lớp rõ ràng: Khi số lượng thanh thép nhiều, có thể bố trí thành nhiều lớp. Các thanh thép lớp trên nên thẳng hàng với lớp dưới để tạo khe rỗng cho bê tông đi qua.
• Không đặt thép lộn xộn hoặc sát nhau: Nếu khoảng cách giữa các thanh quá nhỏ, bê tông khó lèn chặt, dễ tạo lỗ rỗng ở đáy dầm hoặc vùng nút giao.
• Bổ sung thép cấu tạo khi dầm cao: Với dầm móng có chiều cao lớn, có thể cần thêm thép cấu tạo ở hai bên hông dầm để giữ ổn định lồng thép, hạn chế nứt co ngót và hỗ trợ chống phình trong quá trình đổ bê tông. Thép cấu tạo thường dùng phi 10 - phi 14 tùy bản vẽ.

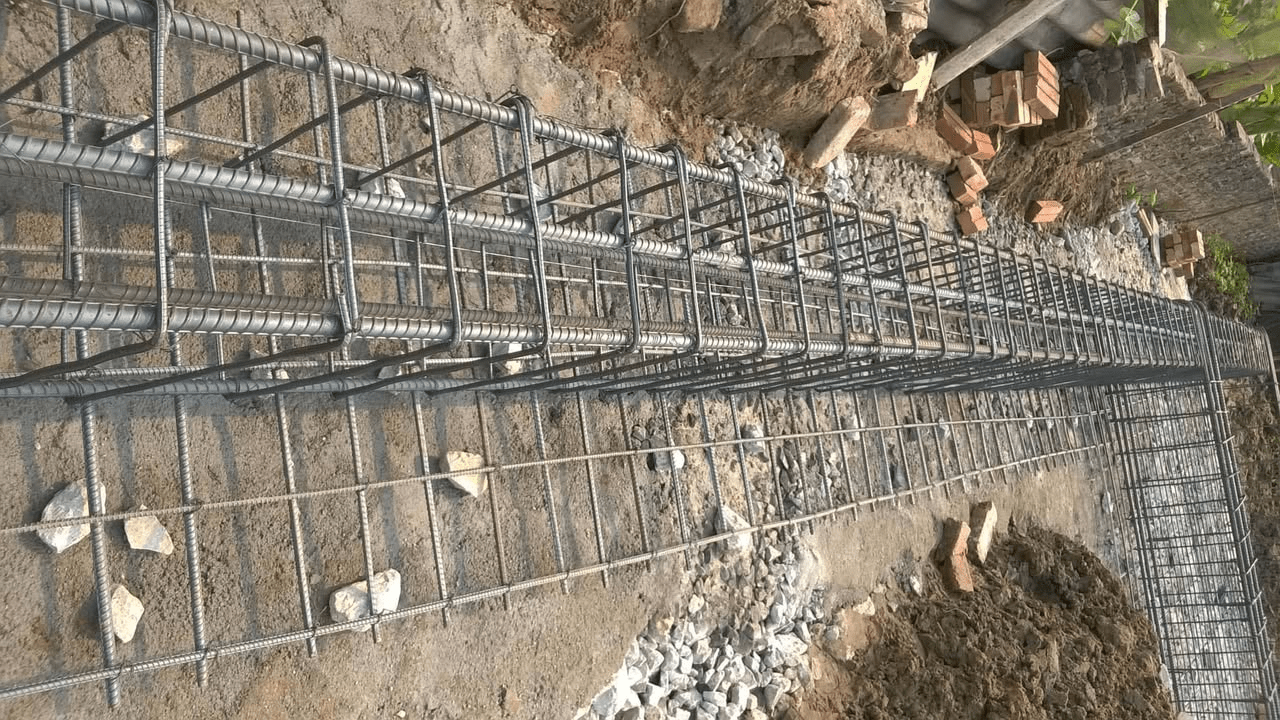

Bố trí các thanh thép cấu tạo phi 12 - phi 14 đối với các dầm móng có chiều cao từ 700mm (Nguồn: Internet)

2.2. Xác định đường kính cốt thép dọc dầm

Đường kính cốt thép dọc dầm móng không nên chọn theo cảm tính. Nếu thép quá nhỏ, dầm có thể không đủ khả năng chịu lực; nếu thép quá lớn hoặc bố trí quá dày, bê tông khó thi công, gây lãng phí vật tư và dễ xuất hiện khuyết tật bê tông.

Một số lưu ý khi lựa chọn đường kính thép:

• Đối với kết cấu nhà 2 tầng thông thường, đường kính thép dọc chịu lực phổ biến thường chọn từ phi 18 - phi 22.
• Đường kính thanh thép dọc chủ lực không được vượt quá 1/10 bề rộng của tiết diện dầm móng.
• Trong cùng một dầm móng, không nên dùng quá 3 loại đường kính thép dọc khác nhau. Độ chênh lệch giữa các đường kính thanh thép cạnh nhau không được vượt quá 2mm để tránh ứng suất cục bộ không đều.

Xác định đường kính cốt thép dọc dầm trong khoảng phi 18 - phi 22

2.3. Khoảng hở cốt thép trong dầm

Nếu thép đặt quá sát nhau, bê tông không thể chảy đều xuống đáy dầm, khiến dầm móng dễ bị rỗ, phân tầng hoặc không đạt cường độ mong muốn. Thầu thợ cần lưu ý:

• Khoảng hở lớp dưới (Thép miền gối): Khoảng cách thông thủy giữa các thanh thép dọc không được nhỏ hơn đường kính thanh thép lớn nhất và không dưới 25mm.
• Khoảng hở lớp trên (Thép miền nhịp): Khoảng cách thông thủy tối thiểu phải đạt từ 30mm trở lên để đảm bảo hỗn hợp bê tông đá có thể lọt qua.
• Quy định đầm dùi: Trường hợp dùng đầm dùi, khoảng hở giữa các thanh thép dọc ở lớp trên cùng phải rộng hơn đường kính đầu đầm dùi (thường lớn hơn 35mm - 50mm để thợ có thể chọc lọt vòi đầm xuống đáy dầm, tránh rỗng ruột bê tông.
• Không ép thép sát ván khuôn: Thép dọc, thép đai và thép cấu tạo cần cách ván khuôn đủ lớp bê tông bảo vệ, không được để thép chạm trực tiếp vào ván khuôn hoặc đất nền.

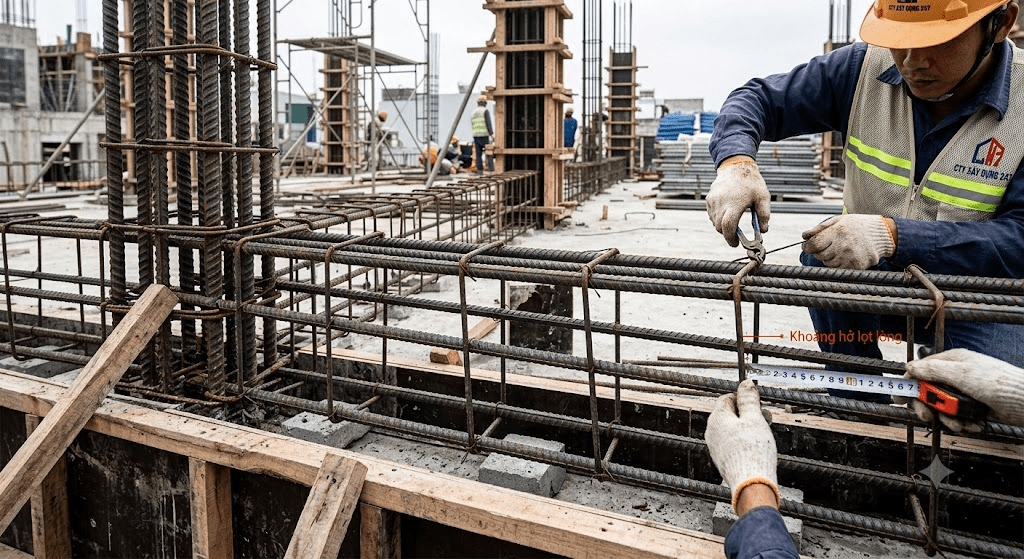

Khoảng hở cốt thép trong dầm lớp trên phải đạt tối thiểu từ 30mm

2.4. Bố trí thép tại điểm giao nhau giữa các dầm

Nút giao giữa dầm móng dọc và dầm móng ngang là khu vực tập trung nhiều cốt thép, lực truyền và mối nối. Nếu bố trí không đúng, khu vực này dễ bị dày thép cục bộ, bê tông khó chảy đều và phát sinh rỗ tổ ong. Khi thi công, cần lưu ý:

• Cốt thép dầm chính và dầm phụ phải được sắp xếp theo đúng cao độ trong bản vẽ kết cấu.
• Không tự ý cắt, bẻ hoặc uốn cong thép chủ tại nút giao để “dễ buộc” nếu chưa có chỉ dẫn của kỹ sư.
• Cần nắn chỉnh thép thẳng hàng, đảm bảo khoảng hở cho bê tông và đầm dùi.
• Thép tại chân cột cần được neo, buộc chắc với thép dầm móng và thép móng theo đúng chi tiết thiết kế.
• Với các nút giao dày thép, nên kiểm tra kỹ trước khi ghép ván khuôn và đổ bê tông.

100+ mẫu trần thạch cao phòng khách, phòng ngủ đẹp

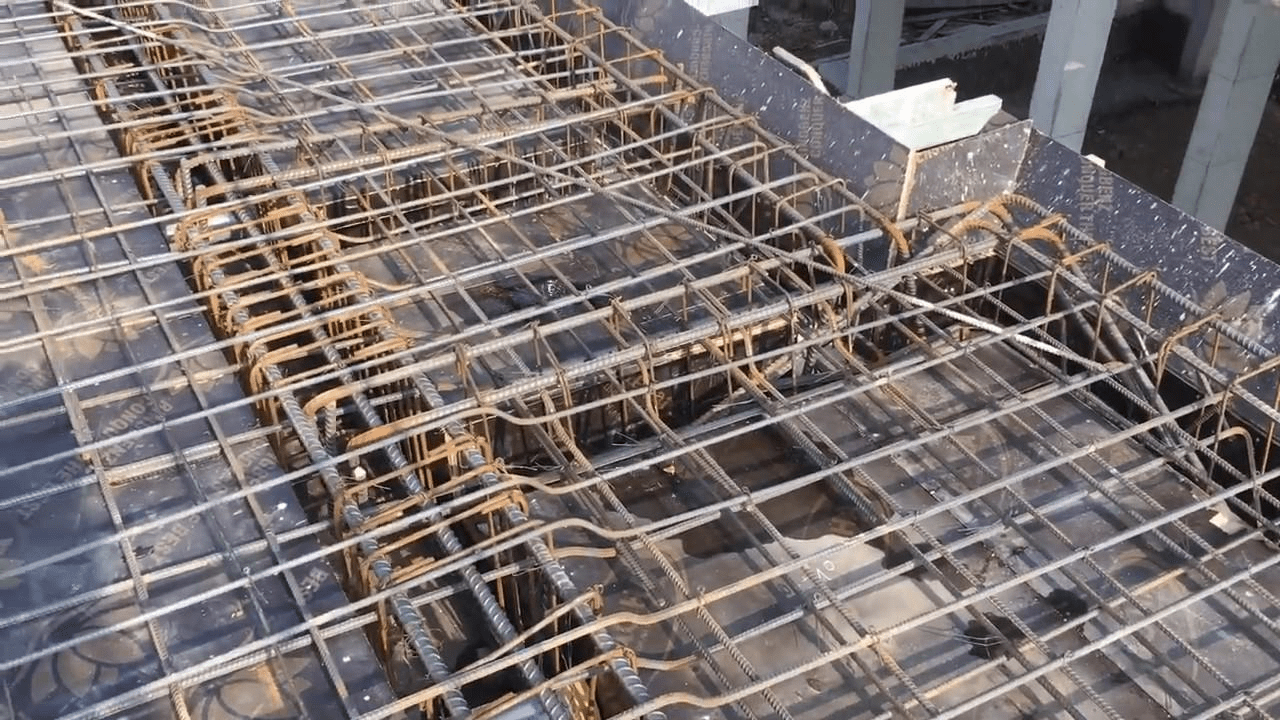

Thợ thi công cần nắn chỉnh thép thẳng hàng, kéo giãn khoảng cách đồng đều (Nguồn: Internet)

3. Yêu cầu về neo thép và bảo vệ bê tông

Để thép dầm móng hoạt động chung với bê tông như một khối thống nhất, các thông số về neo và bảo vệ buộc phải được kiểm soát chặt chẽ bằng thước đo:

• Lớp bê tông bảo vệ: Đảm bảo lớp bê tông bảo vệ dầm móng dày hơn 35mm để tránh gây rỉ sét làm nở thép, nứt bê tông móng.
• Neo thép dầm móng: Các đầu thanh thép dầm khi đi vào cột cần được bẻ móc 90 độ hoặc góc 135 độ (nếu dùng thép gân) để neo chắc vào cột hoặc dầm móng. Chiều dài đoạn neo thẳng và đoạn bẻ móc phải tuân thủ đúng thiết kế (thường là 30D) để tránh tuột hoặc rút thép khi móng chịu tải trọng lớn.
• Nối thép: Điểm nối thép phải được thực hiện ở vùng chịu lực uốn nhỏ (thường nằm ở vị trí khoảng 1/4 - 1/3 nhịp dầm), không được nối tại các vị trí nút khung (giao điểm dầm - cột) hoặc vị trí có mô-men lực lớn.

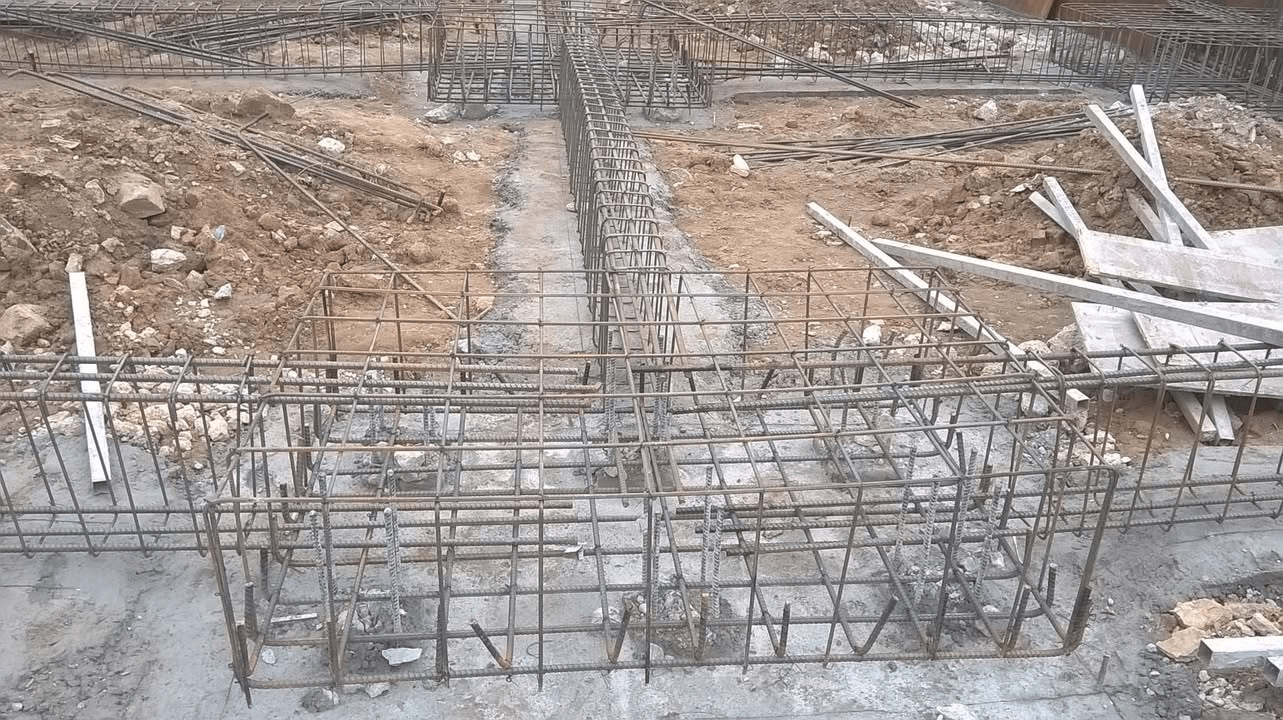

Các đầu thanh thép dầm được bẻ móc vuông góc 90 độ (Nguồn: Internet)

4. Lưu ý khi bố trí thép dầm móng nhà 2 tầng

Để quá trình đổ bê tông và nghiệm thu móng diễn ra suôn sẻ, thợ thi công và chủ nhà cần lưu ý 6 điểm cốt lõi dưới đây:

• Sử dụng con kê bê tông tiêu chuẩn: Thầu thợ có thể dùng cục kê bê tông giúp giữ đúng lớp bê tông bảo vệ, tránh tình trạng thép sát đáy móng hoặc chạm ván khuôn.
• Làm sạch thép trước khi đổ bê tông: Cốt thép cần được làm sạch bùn đất, dầu mỡ và lớp rỉ bong tróc. Thép rỉ nhẹ bề mặt có thể xử lý, nhưng thép rỉ nặng, giảm tiết diện cần được thay thế theo đánh giá kỹ thuật.
• Uốn móc thép đai đúng kỹ thuật: Thép đai cần được uốn, buộc chắc để giữ ổn định lồng thép, đặc biệt ở vùng gần cột, nút giao và khu vực có lực cắt lớn.
• Bố trí thép đai dày hơn tại vùng gối/cột: Khu vực gần cột thường chịu lực cắt và mô-men lớn hơn, vì vậy thép đai cần được bố trí dày hơn theo bản vẽ thiết kế.
• Đặt ống chờ kỹ thuật hợp lý: Nếu cần ống chờ xuyên móng, cần xác định vị trí từ trước, tránh đục phá dầm móng sau khi bê tông đã đông cứng. Không đặt ống chờ cắt qua vùng thép chủ nếu chưa được kỹ sư kiểm tra.

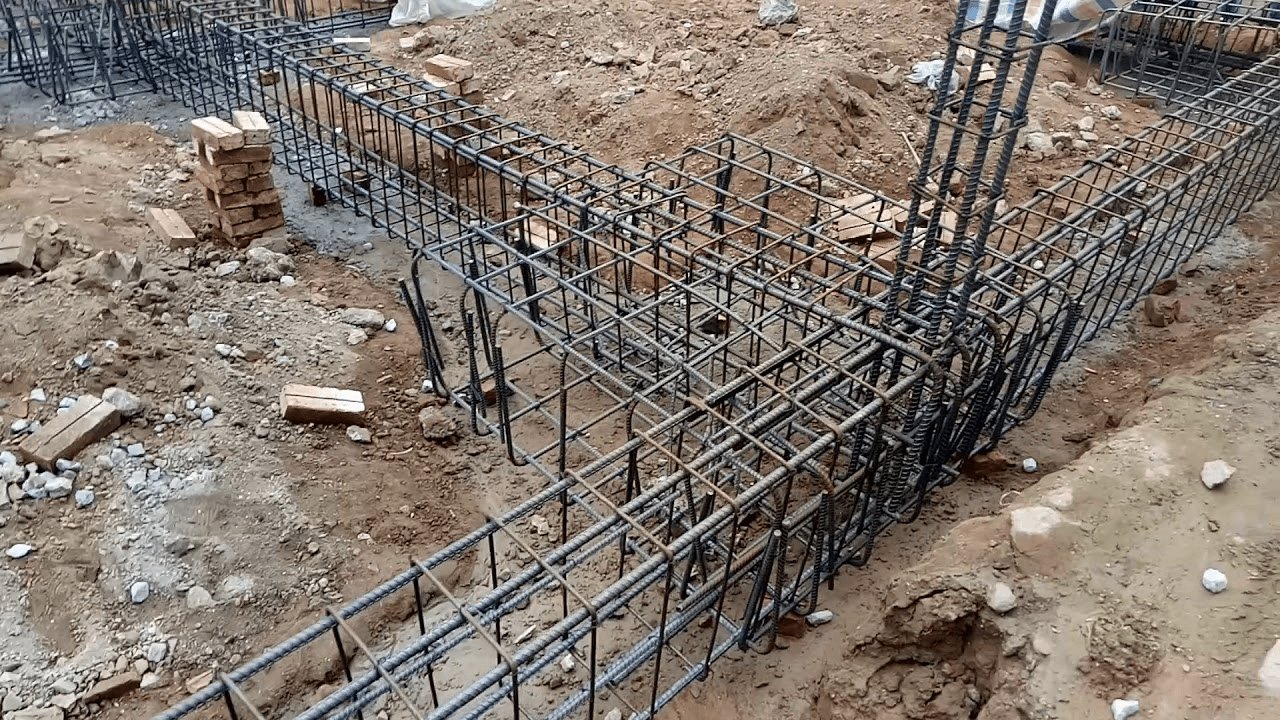

Đội ngũ thi công cần lưu ý bố trí mật độ thép dày hơn ở vùng gối cột (Nguồn: Internet)

Sau khi hoàn thiện phần móng và khung chịu lực, việc lựa chọn vật liệu hoàn thiện nhẹ sẽ giúp giảm tải trọng cho nhà 2 tầng, đồng thời rút ngắn thời gian thi công nội thất. Trong đó, hệ trần/vách thạch cao là lựa chọn phù hợp.

Vĩnh Tường là thương hiệu uy tín với hơn 30 năm được tín chọn, cung cấp đa dạng hệ trần, vách thạch cao phù hợp với nhà ở dân dụng, giúp gia chủ tối ưu thẩm mỹ, công năng và tải trọng hoàn thiện.

• Tấm thạch cao Siêu Bền X: Phù hợp với không gian trần nhà cần độ phẳng, độ bền và khả năng hạn chế võng tốt. Sản phẩm ứng dụng công nghệ lõi HoneyComb kết hợp sợi siêu bền, hỗ trợ tăng khả năng chống võng và giảm tải trọng cho hệ trần.
• Tấm thạch cao Siêu Chịu Ẩm - Siêu Chống Mốc: Phù hợp cho khu vực dễ chịu tác động của độ ẩm như bếp, phòng ăn, khu vực gần nhà vệ sinh hoặc các không gian cần duy trì thẩm mỹ lâu dài trong điều kiện khí hậu nóng ẩm.
• Tấm thạch cao Vĩnh Tường Siêu Bảo Vệ: Công nghệ Activ' Air tiên tiến, giúp chủ động nhận diện, hấp thụ và chuyển hóa đến 80% khí có hại, đảm bảo an toàn sức khỏe cho cả nhà.

Bảng giá tấm thạch cao mới nhất

Tấm thạch cao Vĩnh Tường chuẩn chất lượng, thẩm mỹ cao, dễ thi công

Việc bố trí thép dầm móng nhà 2 tầng đòi hỏi sự tỉ mỉ, chính xác cao từ khâu chọn đường kính thép, mật độ phân bổ, khoảng cách nối buộc cho đến độ dày lớp bê tông bảo vệ. Nắm vững các nguyên tắc bố trí trên đây sẽ giúp các thầu thợ thi công nhanh chóng, chuẩn xác, đồng thời giúp các gia chủ dễ dàng giám sát chất lượng công trình của mình.
