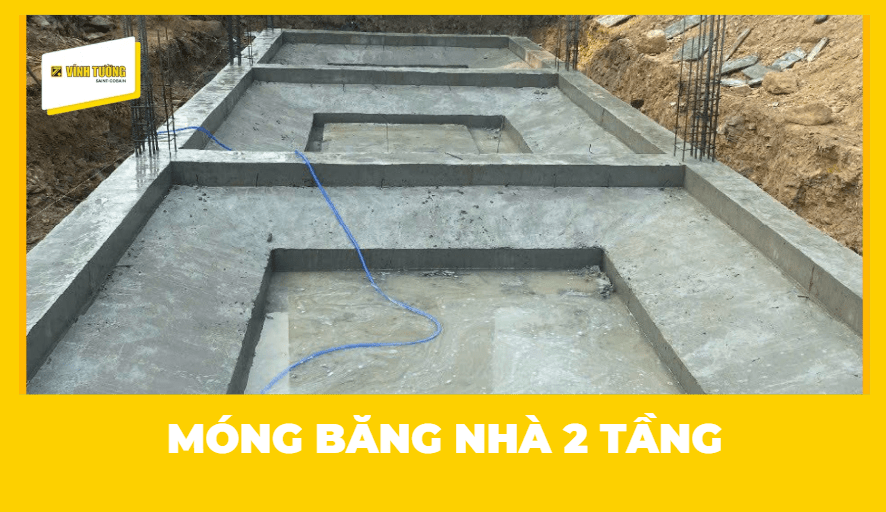

Móng băng nhà 2 tầng: Bản vẽ, quy trình thi công & Lưu ý quan trọng

Móng băng nhà 2 tầng là loại móng được sử dụng phổ biến cho nhà ở tại Việt Nam nhờ sự cân bằng giữa khả năng chịu tải, chi phí thi công và phù hợp với địa chất đặc trưng của phần lớn khu đất. Bài viết dưới đây sẽ cung cấp cho các chủ nhà và thợ thầu cái nhìn toàn diện về bản vẽ, quy trình kỹ thuật của móng băng nhà 2 tầng, giúp gia chủ có thể giám sát công trình và ra quyết định thông minh hơn trong quá trình xây dựng.

Móng băng nhà 2 tầng: Bản vẽ, quy trình thi công & lưu ý quan trọng

1. Bản vẽ móng băng nhà 2 tầng

Hiểu được hai loại bản vẽ cơ bản dưới đây giúp gia chủ kiểm tra xem thi công thực tế có khớp với thiết kế không và phát hiện sai lệch trong quá trình thi công.

1.1. Bản vẽ mặt bằng móng băng nhà 2 tầng

Bản vẽ mặt bằng móng băng là bản vẽ thiết kế thể hiện góc nhìn từ trên xuống của toàn bộ hệ thống móng. Trên bản vẽ này, kỹ sư thiết kế sẽ thể hiện rõ các thông số:

• Dầm móng và các trục chịu lực chính: Hệ dầm móng chạy theo hàng cột, được ký hiệu bằng đường đôi thể hiện bề rộng dầm. Các trục định vị (A, B, C... và 1, 2, 3...) giao nhau tại tâm từng cột, là căn cứ để đội thợ định vị đào móng chính xác.
• Bề rộng bản móng và khoảng cách giữa các dầm móng: Bản móng (cánh móng) là phần mở rộng ở hai bên dầm để tăng diện tích tiếp xúc với đất. Bề rộng bản thường từ 600 - 1.200mm, được thể hiện rõ so với tim dầm. Khoảng cách giữa các dầm móng song song quyết định diện tích ô bản móng.
• Điểm giao cắt giữa móng và cột: Vị trí cột ngồi trên dầm móng được thể hiện bằng ký hiệu riêng - đây là điểm tập trung tải trọng lớn nhất, cần đặc biệt chú ý khi gia công thép và đổ bê tông.

Bản vẽ mặt bằng giúp đội thợ định vị chính xác tim móng khi giác móng, kiểm tra khoảng cách giữa các dầm và đảm bảo toàn bộ hệ móng theo đúng lưới cột thiết kế. Sai lệch vị trí móng so với cột sẽ tạo ra lực lệch tâm không mong muốn, làm yếu kết cấu theo thời gian.

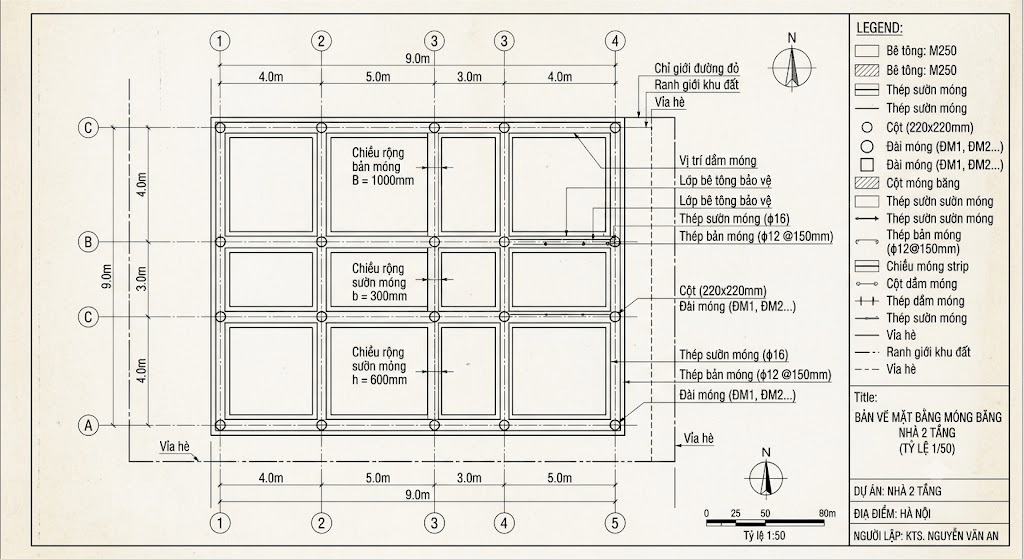

Bản vẽ mặt bằng móng băng nhà 2 tầng (Nguồn: Internet)

1.2. Bản vẽ mặt cắt móng băng nhà 2 tầng

Bản vẽ mặt cắt là góc nhìn cắt ngang qua móng băng theo chiều vuông góc với trục dầm, thể hiện toàn bộ kết cấu từng lớp từ mặt đất xuống đến đáy móng. Bản vẽ mặt cắt thể hiện:

• Kích thước dầm móng: Bề rộng và chiều cao tiết diện dầm phổ biến cho nhà 2 tầng là 300×500mm đến 300×600mm. Chiều cao thường bằng 1/10 đến 1/8 khoảng cách lớn nhất giữa hai cột.
• Kết cấu cốt thép dầm móng: Số lượng, đường kính và vị trí thép dọc chịu lực (thường 4 - 6 thanh Ø16 - Ø20), đường kính và bước thép đai (Ø8 - Ø10, bước 100 - 150mm vùng gối và 200mm vùng giữa nhịp).
• Thép bản móng: Lưới thép đan ô vuông hoặc chữ nhật trên toàn bộ cánh móng, đường kính Ø10 - Ø12, bước 150 - 200mm. Thép bản chịu lực uốn từ phản lực nền đất đẩy ngược lên.
• Chiều sâu chôn móng: Khoảng cách từ mặt đất tự nhiên đến đáy lớp bê tông lót, thường từ 0.8 - 1.5m tùy địa chất.
• Lớp bê tông bảo vệ: 40 - 50mm ở đáy móng và bản móng tiếp đất, 25 - 30mm ở mặt trên và mặt bên dầm.
• Mác bê tông: Tối thiểu M200 (B15) cho dầm móng và bản móng nhà 2 tầng. Lớp bê tông lót M100 - M150.

Bản vẽ mặt cắt là tài liệu kiểm soát chất lượng trực tiếp trong quá trình thi công, thợ và gia chủ đối chiếu để xác nhận kích thước dầm đúng, thép bố trí đúng số lượng và lớp bảo vệ bê tông đủ chiều dày trước khi đổ bê tông.

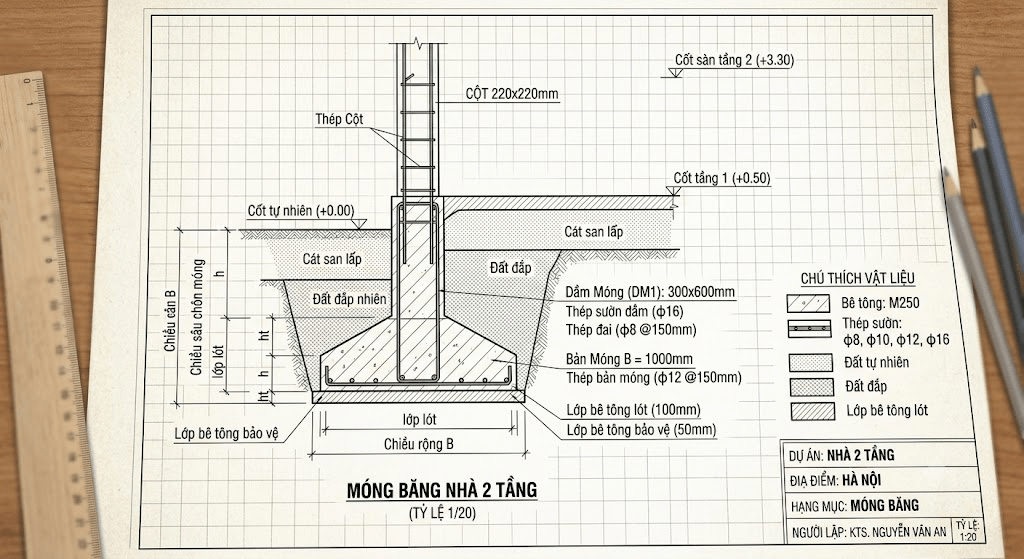

Bản vẽ mặt cắt móng băng nhà 2 tầng (Nguồn: Internet)

2. Cách xác định chiều sâu móng băng nhà 2 tầng

Chiều sâu chôn móng là khoảng cách tính từ mặt đất tự nhiên đến mặt đáy của lớp bê tông lót móng. Hiểu cách xác định giúp gia chủ kiểm tra xem thiết kế của nhà thầu có hợp lý với điều kiện thực tế của lô đất hay không.

• Nguyên tắc xác định theo nền đất: Đáy móng phải nằm trên lớp đất đủ chịu tải, không phải lớp đất mặt. Cụ thể:
  • Đất tốt (sét cứng, cát chặt, sỏi đá): Chiều sâu chôn móng tối thiểu 0.8 - 1.0m để thoát khỏi lớp đất bề mặt bị xáo trộn. Có thể giảm xuống 0.6m nếu lớp đất tốt ngay từ bề mặt và được xác nhận qua khảo sát.
  • Đất trung bình (sét dẻo, cát bụi): Chôn sâu 1.0 - 1.2m, cần khảo sát địa chất để xác nhận lớp đất đạt sức chịu tải thiết kế.
  • Đất yếu (bùn sét, đất lấp mới): Chôn sâu 1.2 - 1.5m hoặc đào qua toàn bộ lớp đất yếu xuống lớp đất cứng hơn. Nếu lớp đất yếu quá sâu (trên 2m), cần cân nhắc chuyển sang móng cọc thay vì tiếp tục dùng móng băng.
• Xác định theo chiều cao và tải trọng nhà: Chiều sâu chôn móng cũng cần tỷ lệ với chiều cao công trình để đảm bảo ổn định chống lật và chống trượt:
  • Nhà 2 tầng thông thường: Chiều sâu móng tối thiểu bằng 1/10 - 1/12 chiều cao nhà.
  • Nhà 2 tầng cao khoảng 7 - 8m: Chiều sâu móng tối thiểu 600 - 800mm theo nguyên tắc này.
• Trường hợp đặc biệt (Nhà có tầng hầm hoặc bán hầm): Khi nhà 2 tầng có thêm tầng hầm hoặc bán hầm, chiều sâu móng băng tăng đáng kể:
  • Bán hầm (sàn hầm thấp hơn mặt đất 0.8 - 1.5m): chiều sâu móng thường từ 1.8 - 2.5m.
  • Tầng hầm đầy đủ (sàn hầm thấp hơn mặt đất 2.5 - 3.5m): chiều sâu móng từ 3.0 - 4.5m.

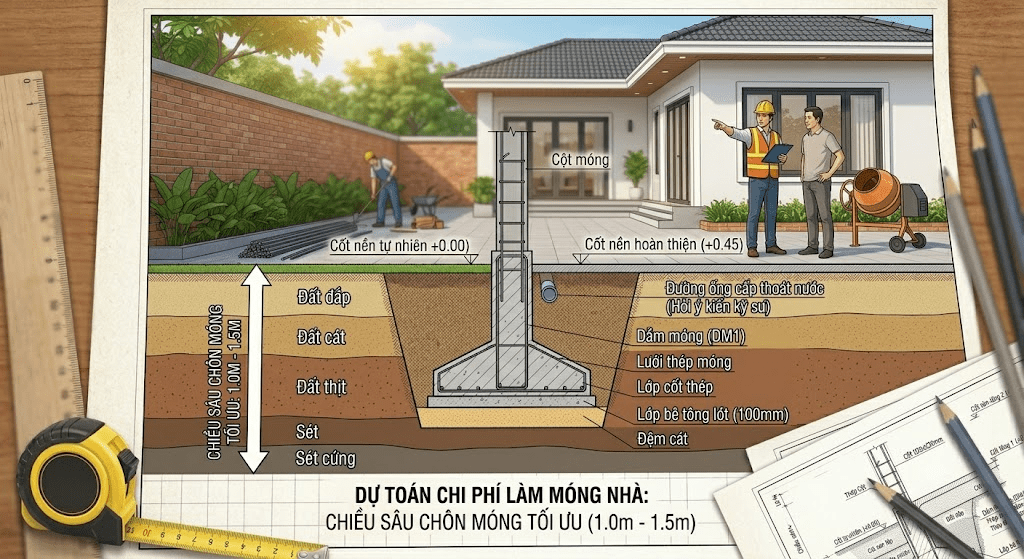

Chiều sâu chôn móng tối ưu thường dao động từ 1.0m - 1.5m (Nguồn: Internet)

Tham khảo thi công trần thạch cao

3. Cách làm móng băng nhà 2 tầng

Quy trình thi công móng băng nhà 2 tầng đòi hỏi sự phối hợp nhịp nhàng giữa máy móc và nhân công theo đúng các bước kỹ thuật sau đây:

3.1. Chuẩn bị mặt bằng và khảo sát địa chất

Trước khi đào bất kỳ viên đất nào, cần dọn sạch mặt bằng (di chuyển vật liệu, phá dỡ công trình cũ, cắt bỏ rễ cây) và khảo sát địa chất. Gia chủ có thể tham khảo phương pháp khoan thăm dò hoặc xuyên tĩnh CPT tại 2 - 3 vị trí trên lô đất để biết chiều sâu và đặc điểm từng lớp đất, mực nước ngầm và sức chịu tải của nền. Đây là thông tin căn bản để tính toán kích thước và chiều sâu móng, tránh quan sát trực quan hay phán đoán theo kinh nghiệm.

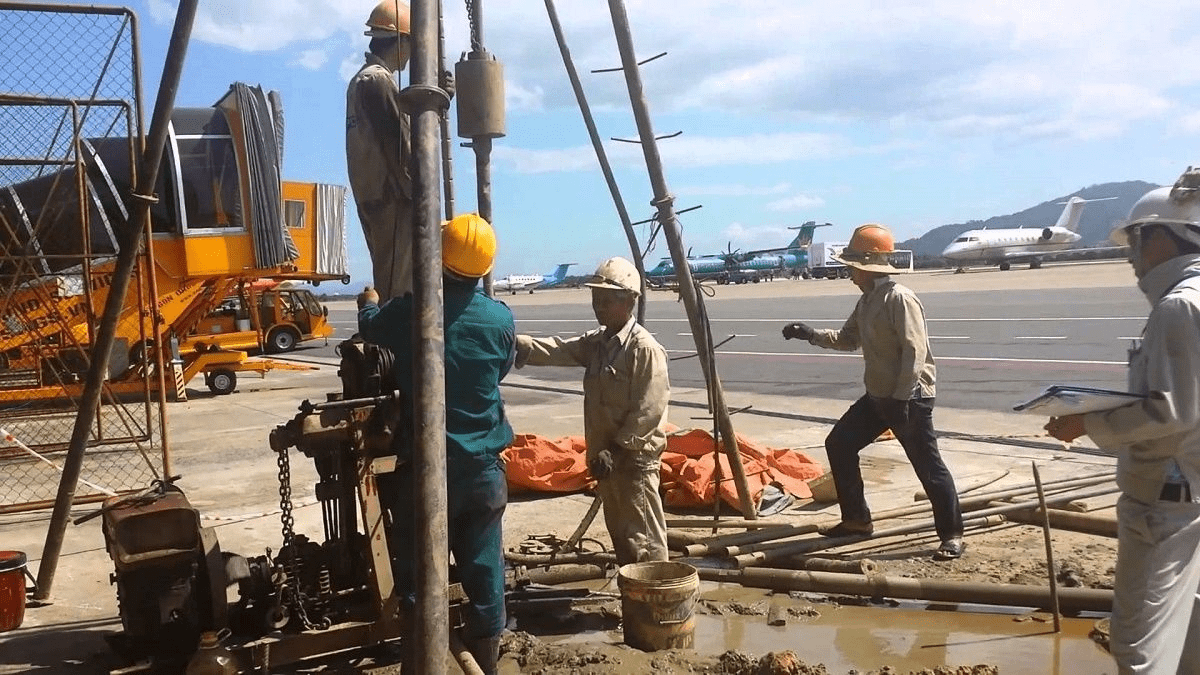

Khảo sát địa chất (Nguồn: Internet)

3.2. Đào móng và làm lớp lót bê tông

Đào móng theo hướng từ trục ngoài vào trục trong để tránh đất từ khu vực đào sau rơi xuống khu vực đã đào trước. Cần đảm bảo đào đúng chiều sâu và chiều rộng theo bản vẽ, cộng thêm 200mm mỗi bên so với kích thước bản móng để đủ chỗ lắp cốp pha.

Sau khi đào xong, đổ ngay lớp bê tông lót dày 100mm mác M100 - M150 trước khi đáy hố bị ẩm ướt hoặc ngập nước. Lớp lót cần phủ kín toàn bộ đáy hố, cần đạt độ phẳng sai số ≤ 5mm vì đây là mặt nền đặt toàn bộ thép móng phía trên.

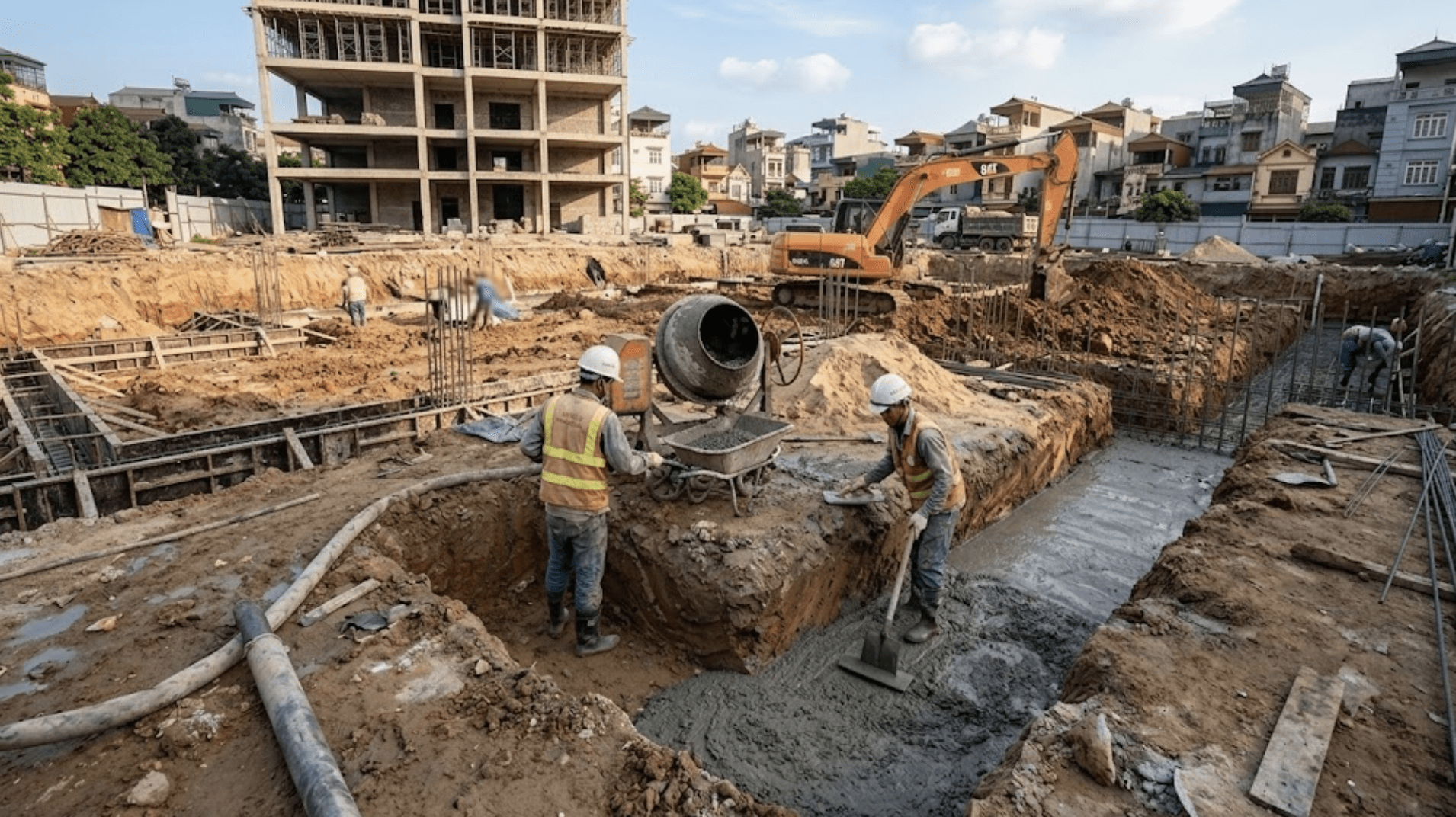

Đào móng và làm lớp lót bê tông (Nguồn: Internet)

3.3. Bố trí thép móng băng nhà 2 tầng

Thông thường, thép bản móng (thép đế móng) sử dụng thép thanh vằn phi 12 đến phi 14, khoảng cách đan 150mm - 200mm. Thép chịu lực chính của dầm móng thường dùng từ 4 - 6 thanh phi 18 - 22, kết hợp với hệ thép đai phi 8 đan với khoảng cách 150mm. Cốt thép phải được kê cao bằng các con kê bê tông chuyên dụng để đảm bảo lớp bê tông bảo vệ dày tối thiểu 3cm - 5cm.

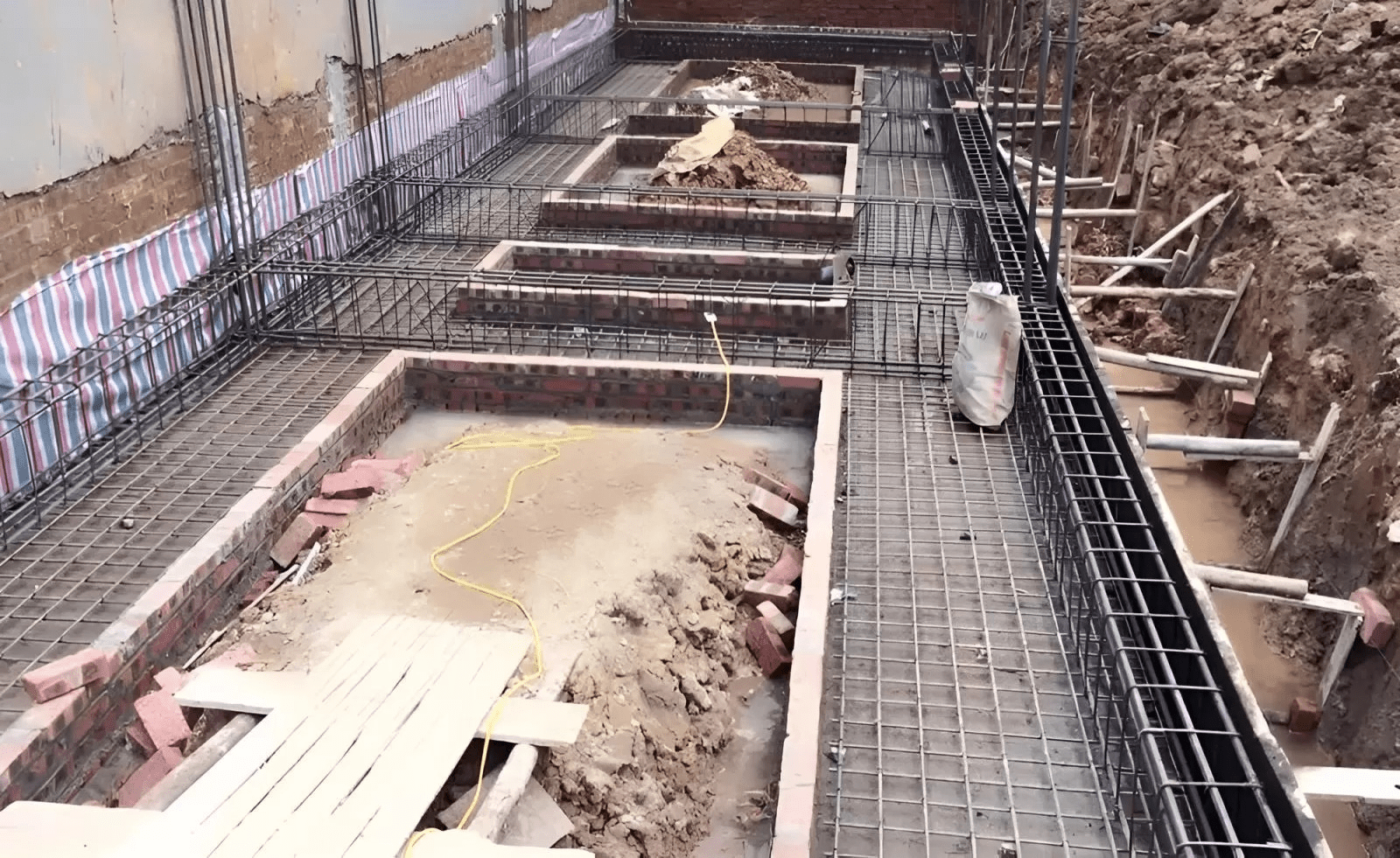

Bố trí thép móng băng nhà 2 tầng (Nguồn: Internet)

3.4. Dựng ván khuôn và đổ bê tông

Cốp pha hai bên dầm móng cần được dựng chắc chắn bằng gỗ hoặc thép, đảm bảo thẳng đứng và ổn định. Các thanh chống cốp pha phải được bố trí kỹ lưỡng để tránh bị phình hoặc đổ khi đổ bê tông.

Bê tông nên được đổ liên tục từ đầu đến cuối trục móng, không để đông một phần rồi mới tiếp tục, nhằm tránh tạo mạch ngừng. Khi đầm, thực hiện từng lớp bê tông không quá 300mm và di chuyển đều khắp, đặc biệt khu vực cốt thép dày dưới chân cột. Bạn cần lưu ý không để đầu đầm dùi chạm trực tiếp vào thép trong quá trình thi công.

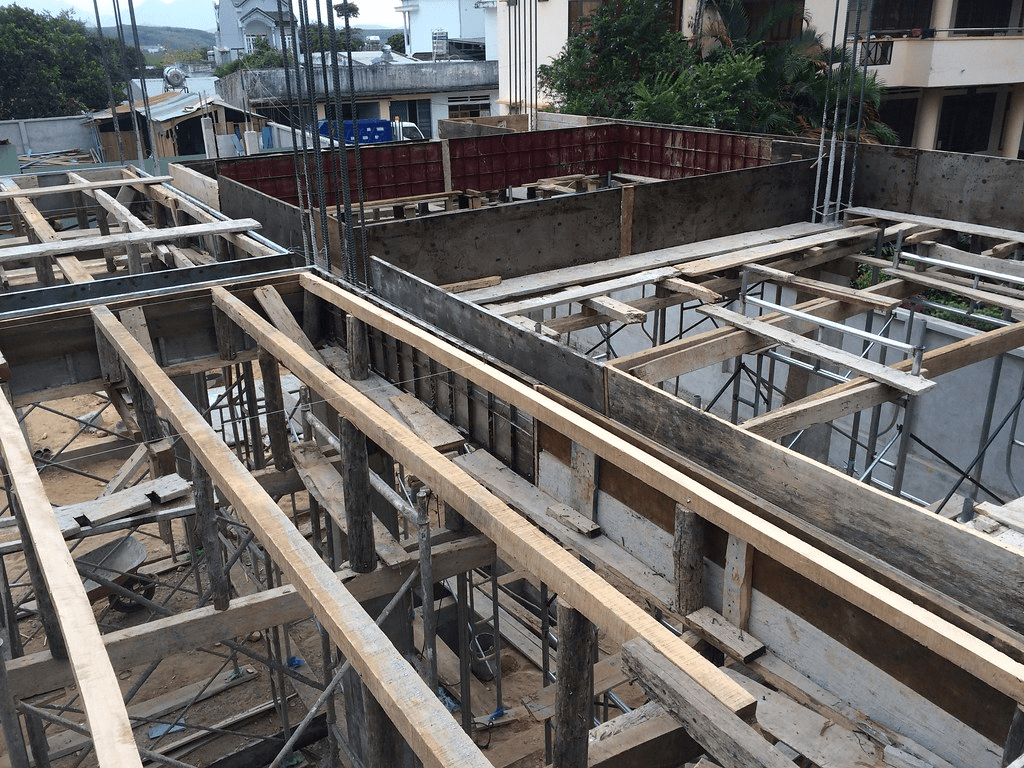

Hệ thống ván khuôn (cốp pha) (Nguồn: Internet)

3.5. Bảo dưỡng và hoàn thiện

Khi bê tông bắt đầu đông cứng (sau 4 - 6 giờ), cần che phủ bề mặt bằng bao tải ẩm hoặc màng nilon để giữ độ ẩm. Tưới nước đều 2 - 3 lần/ngày trong ít nhất 7 ngày để bê tông hydrat hóa đầy đủ và đạt cường độ thiết kế.

Cốp pha có thể tháo sau 48 - 72 giờ tùy điều kiện nhiệt độ. Kết cấu phía trên chỉ nên thi công sau khi bê tông đạt ít nhất 70% cường độ, thông thường khoảng 14 ngày.

Tiến hành phun nước bảo dưỡng sau khi đổ bê tông (Nguồn: Internet)

4. Lưu ý khi làm móng băng nhà 2 tầng trên nền đất yếu

Móng băng trên nền đất yếu cần xử lý bổ sung để đảm bảo khả năng chịu tải và chống lún. Tùy mức độ yếu của đất, chủ nhà và thầu có thể áp dụng một hoặc kết hợp các giải pháp:

• Gia cố nền đất bằng cọc: Đóng cọc tre, cọc cừ tràm hoặc ép cọc bê tông cốt thép để truyền tải trọng từ móng xuống lớp đất cứng bên dưới. Cọc giúp giảm đáng kể hiện tượng lún lệch. Cọc tre và cừ tràm phù hợp khi đất luôn ngập nước, trong khi cọc bê tông cốt thép ép thủy tĩnh là giải pháp bền vững cho nhà 2 tầng.
• Làm đệm cát hoặc đệm đá dăm: Đào bỏ lớp đất yếu phía trên, thay bằng cát hạt thô hoặc đá dăm dày 300 - 600mm, đầm chặt từng lớp 150 - 200mm. Lớp đệm phân tán tải trọng đều hơn và thoát nước tốt. Giải pháp này hiệu quả khi lớp đất yếu nằm nông (<1,5m).
• Tăng chiều sâu hoặc kích thước móng: Đào sâu thêm đến lớp đất đặc đủ chịu tải, đồng thời mở rộng bề rộng bản móng hoặc tăng chiều cao dầm móng.
• Tăng độ cứng tổng thể của hệ móng: Bổ sung hệ giằng móng, tăng tiết diện dầm móng và hàm lượng cốt thép để móng hoạt động như một khung cứng, phân tán tải trọng khi có lún lệch cục bộ.
• Lưu ý thi công: Giữ khô hố móng, tránh nước ngầm hoặc mưa làm mềm đất và pha loãng bê tông. Đổ bê tông liên tục, lớp lót tối thiểu 100mm.

Báo giá thi công vách thạch cao

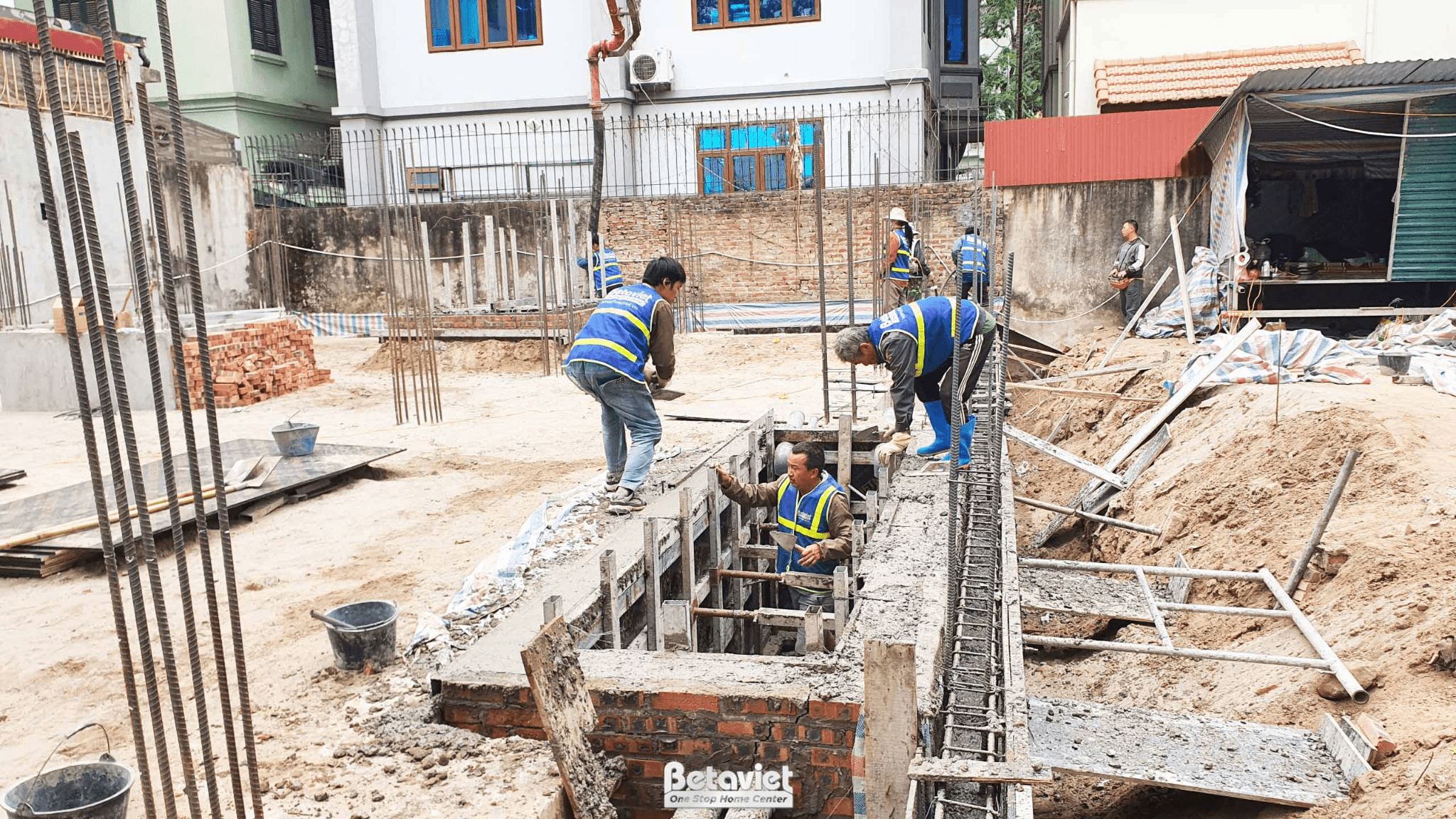

Đội ngũ thi công cần lưu ý gia cố nền đất dưới đáy móng (Nguồn: Internet)

5. Sử dụng vật liệu nhẹ để giảm tải cho móng băng nhà 2 tầng

Sau khi tối ưu kết cấu móng, gia chủ nên lựa chọn vật liệu hoàn thiện nhẹ cho phần thân nhà, đặc biệt quan trọng khi xây trên nền đất có sức chịu tải giới hạn. Ba nhóm vật liệu phổ biến hiện nay gồm gạch bê tông nhẹ, vách ngăn thạch cao và trần thạch cao:

• Sử dụng gạch bê tông nhẹ: Gạch bê tông khí chưng áp có trọng lượng chỉ khoảng 1/3 gạch nung truyền thống. Việc sử dụng gạch AAC giúp giảm đáng kể tải trọng tác động xuống móng, đặc biệt hiệu quả cho các tầng trên nơi tải trọng tích lũy lớn.
• Sử dụng tường, vách thạch cao: Hệ vách thạch cao là lựa chọn tối ưu giúp phân chia không gian, giảm tải trọng đến 70% so với tường gạch cùng diện tích. Ngoài ra, các hệ vách chuyên dụng còn có khả năng cách âm, chống cháy, chống ẩm mốc hiệu quả, đảm bảo không gian sống an toàn và thoải mái.
• Sử dụng hệ trần thạch cao: Trần thạch cao trọng lượng nhẹ, có thể tích hợp nhiều tính năng khác như chống nóng, cách âm, che giấu đường dây kỹ thuật,... Với nhà 2 tầng, hệ trần thạch cao lắp cho cả tầng trệt và tầng lầu giúp giảm đáng kể tải trọng hoàn thiện tác động xuống sàn và hệ móng bên dưới.

Bảng giá tấm thạch cao mới nhất

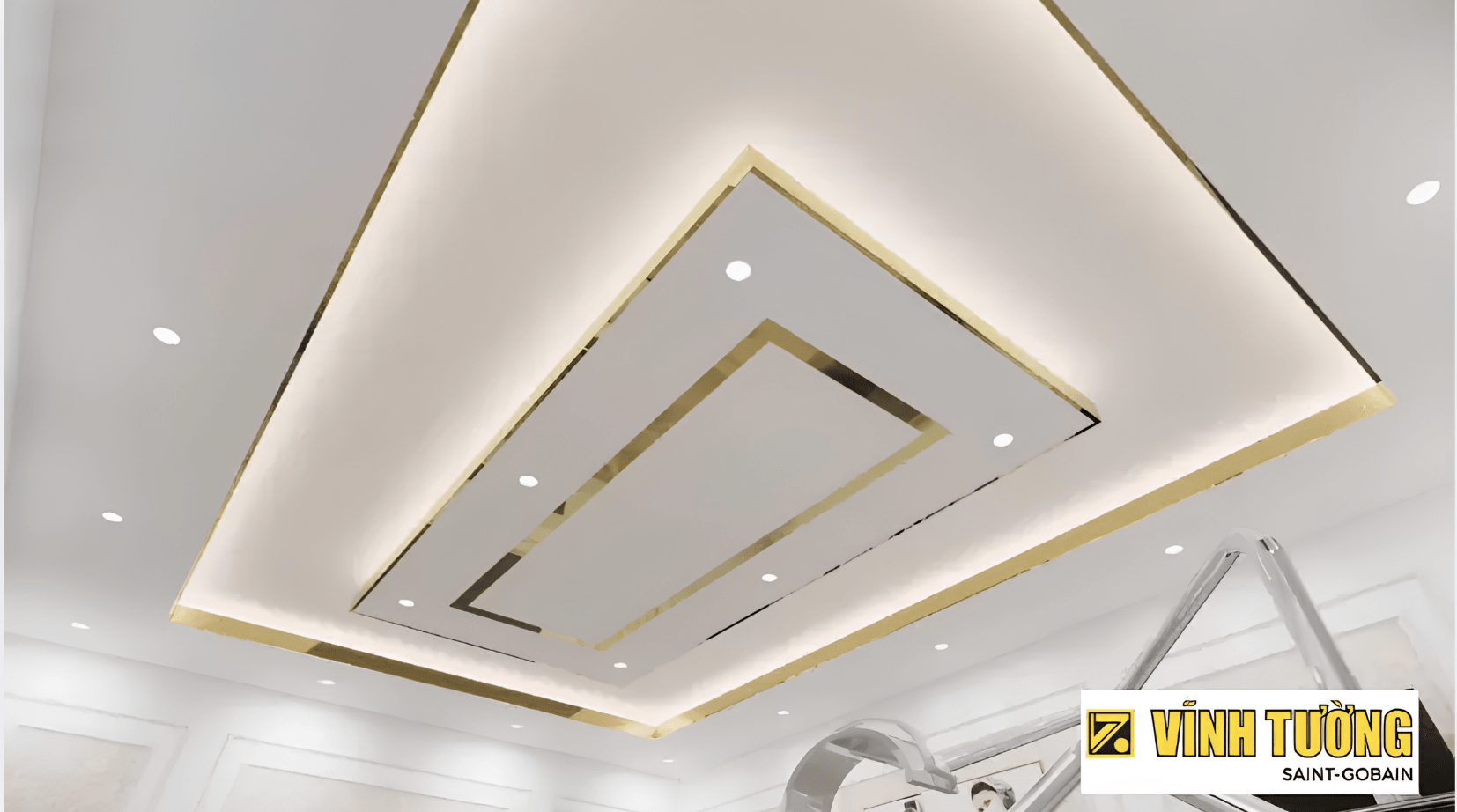

Sử dụng trần thạch cao Vĩnh Tường - giải pháp tối ưu cho nhà 2 tầng (Nguồn: Vĩnh Tường)

Móng băng nhà 2 tầng là giải pháp tối ưu và được ứng dụng phổ biến tại Việt Nam. Tuy nhiên, gia chủ cần đảm bảo khảo sát địa chất kỹ lưỡng trước khi thi công, tính toán vật tư và giám sát thi công chặt chẽ. Song song với việc tối ưu kết cấu móng, lựa chọn vật liệu nhẹ cho phần hoàn thiện giúp giảm tải trọng lên móng, giúp công trình an toàn bền lâu.
