Móng bè nhà 2 tầng: Bản vẽ, thi công & Lưu ý quan trọng

Móng bè nhà 2 tầng là giải pháp nền móng được sử dụng phổ biến cho các công trình xây dựng trên nền đất có sức chịu tải thấp hoặc khu vực có nguy cơ lún lệch. Với kết cấu bản bê tông cốt thép trải rộng trên toàn bộ diện tích xây dựng, móng bè giúp phân tán tải trọng đồng đều xuống nền đất, nâng cao độ ổn định cho công trình. Vậy móng bè nhà 2 tầng có cấu tạo như thế nào, chiều sâu bao nhiêu là hợp lý và quy trình thi công ra sao? Hãy cùng Vĩnh Tường tìm hiểu chi tiết trong bài viết dưới đây.

Móng bè nhà 2 tầng: Bản vẽ, thi công & Lưu ý quan trọng

1. Móng bè nhà 2 tầng là gì?

Móng bè là loại móng nông trải rộng trên toàn bộ hoặc gần toàn bộ diện tích mặt bằng công trình, thay vì chỉ tập trung ở từng vị trí cột như móng đơn hay chạy theo hàng cột như móng băng. Toàn bộ tải trọng của công trình được phân tán đều, hiệu quả trên nền đất yếu.

Cấu tạo cơ bản gồm bản bê tông (tấm phẳng trải toàn bộ diện tích, dày 200 - 300mm), hệ dầm sườn (chạy dọc theo các trục cột để tăng cứng và truyền tải) và lớp bê tông lót bên dưới. Móng bè phù hợp và được ưu tiên khi công trình gặp một trong các trường hợp sau:

• Địa chất yếu: Các khu vực có nền đất mềm, xốp, đất bùn,... cần phân tán tải ra diện tích lớn để áp lực nền không vượt quá giới hạn cho phép thì móng bè là giải pháp tối ưu, đảm bảo khả năng chịu lực của kết cấu.
• Kiến trúc có tầng hầm, bán hầm hoặc kho ngầm: Móng bè tạo ra sàn đáy liên tục và kín cho tầng hầm, chống thấm nước ngầm tốt hơn và tạo nền đứng vững cho tường tầng hầm chịu áp lực đất từ hai bên.
• Diện tích nhỏ, san sát nhau: Khi diện tích lô đất nhỏ và khoảng cách giữa các cột ngắn, vùng ảnh hưởng của các móng đơn sẽ chồng chéo nhau. Làm móng bè trong trường hợp này sẽ tiết kiệm hơn so với việc làm nhiều móng đơn riêng lẻ.

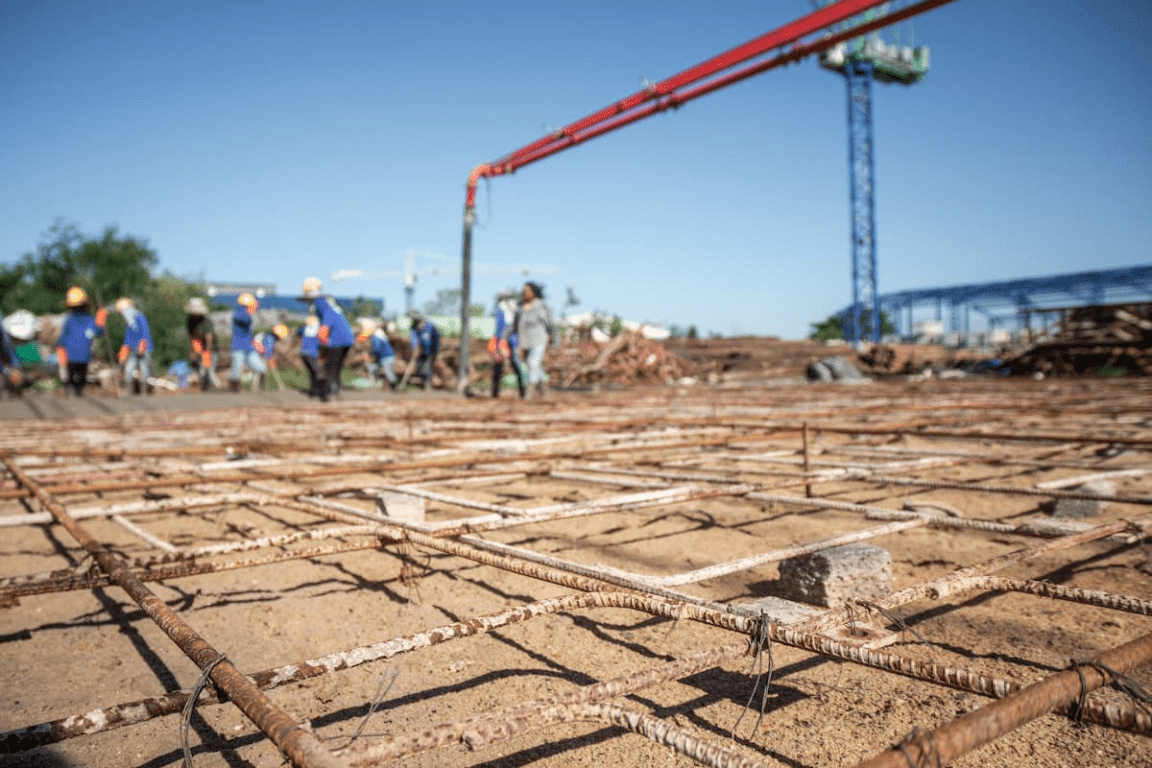

Móng bè nhà 2 tầng phù hợp với những vùng địa chất yếu (Nguồn: Internet)

2. Một số dạng móng bè nhà 2 tầng cơ bản

Tùy thuộc vào yêu cầu chịu lực, đặc điểm địa chất và thiết kế kiến trúc cụ thể của từng ngôi nhà, kỹ sư kết cấu sẽ lựa chọn một trong bốn mô hình móng bè cơ bản dưới đây để đưa vào bản vẽ thi công thực tế:

2.1. Dạng bản phẳng

Cấu tạo của dạng móng này là một bản bê tông cốt thép có độ dày đồng đều trên toàn bộ diện tích hố móng, không có hệ dầm chịu lực phụ trợ. Loại móng này sẽ phù hợp cho cho nhà có diện tích nhỏ (dưới 50m²), bước cột ngắn (dưới 3,5m) và tải trọng nhẹ. Do thiếu hệ dầm tăng cứng, dạng bản phẳng yêu cầu chiều dày bản lớn hơn (250 - 350mm) để đảm bảo khả năng chịu uốn và chống xuyên thủng tại chân cột.

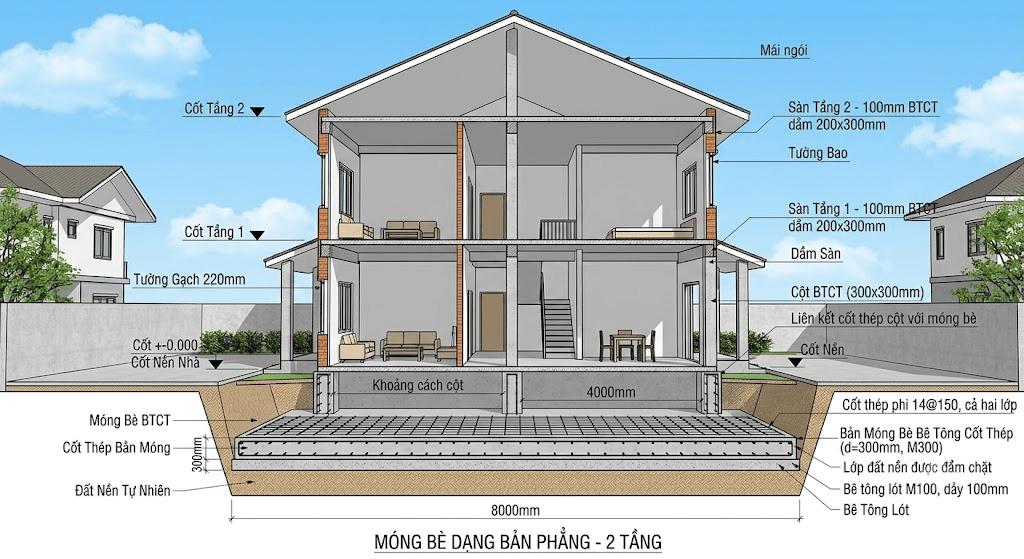

Móng bè nhà 2 tầng dạng bản phẳng phù hợp cho những ngôi nhà 2 tầng có diện tích xây dựng nhỏ

2.2. Dạng bản vòm ngược

Với móng bè dạng bản vòm ngược, bản móng được tạo hình cong lồi lên trên, tận dụng hiệu ứng vòm để chịu áp lực nền đất tác dụng từ dưới lên. Loại móng này ít được sử dụng cho nhà 2 tầng thông thường, chủ yếu ứng dụng ở những vùng đất có độ ẩm ướt cao hoặc công trình chịu áp lực lớn từ mạch nước ngầm. Đồng thời, quá trình thi công móng bè dạng bản vòm ngược thường phức tạp hơn, đòi hỏi kỹ thuật cao do cần cốp pha cong.

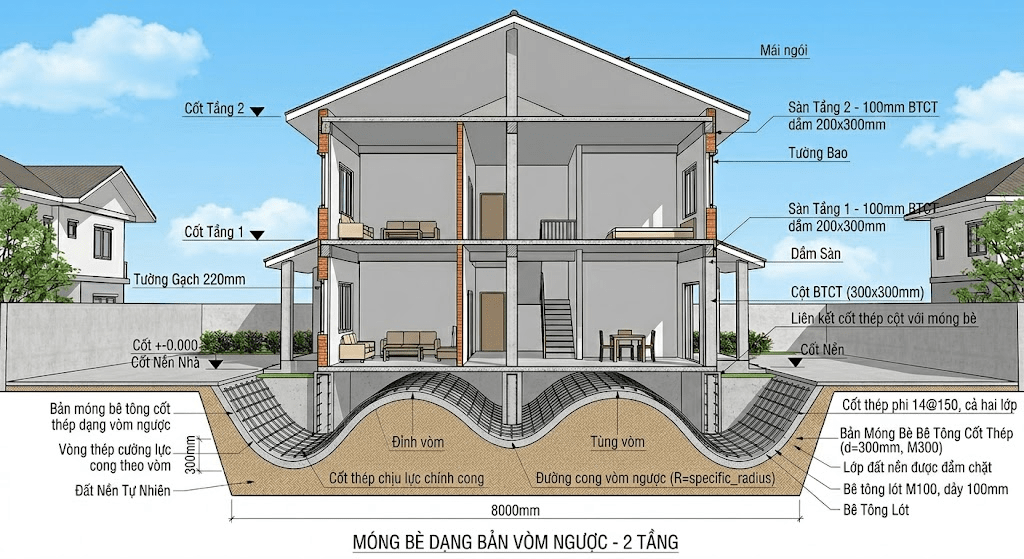

Hệ móng bè dạng bản vòm ngược phù hợp với các vị trí đất có độ ẩm ướt cao

2.3. Dạng hộp

Cấu tạo của móng bè dạng hộp là một hệ móng rỗng, được tạo thành từ ba thành phần chính bao gồm bản đáy, bản đỉnh và các vách ngăn bê tông. Loại móng này có độ cứng cao và khả năng chống vặn xoắn tốt. Tuy nhiên, quy trình lắp dựng cốp pha cũng như đan buộc cốt thép phức tạp, đòi hỏi kỹ thuật tay nghề cao, phương án này thường chỉ được áp dụng cho những ngôi nhà 2 tầng có thiết kế tầng hầm sâu từ 2m trở lên.

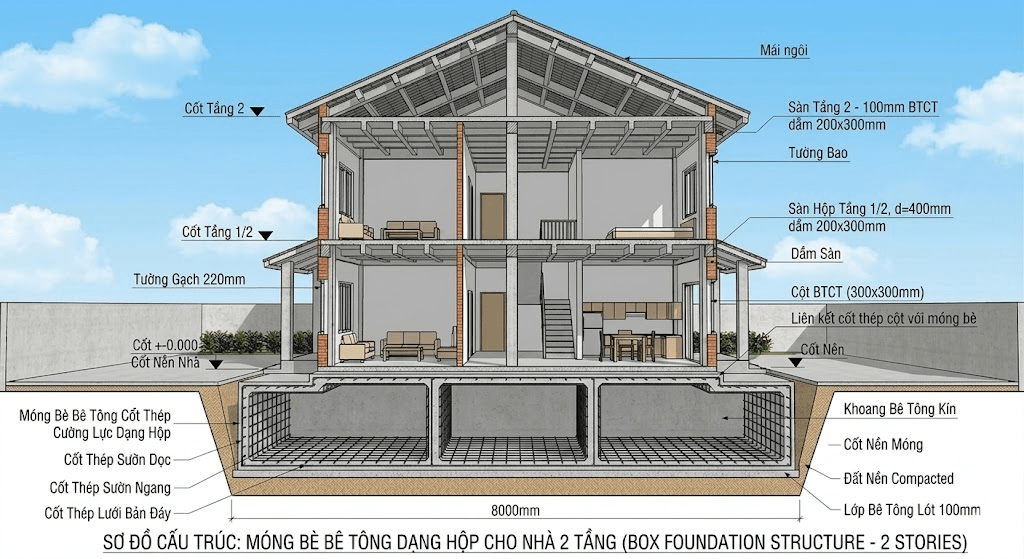

Hệ móng bè dạng hộp có khả năng chịu lực tốt

2.4. Dạng có sườn

Móng bè dạng có sườn là sự kết hợp giữa bản phẳng bê tông chịu lực đáy và hệ thống dầm (sườn) chạy dọc ngang đan xen, đóng vai trò như các thanh gia cường. Về mặt ứng dụng, đây là giải pháp mang tính thực tế cao cho loại hình nhà 2 tầng hiện nay. Bản móng bè chỉ cần dày 150 - 200mm nhờ được dầm sườn chia nhịp ngắn hơn, tiết kiệm đáng kể bê tông so với dạng bản phẳng cùng kích thước.

Báo giá thi công vách thạch cao

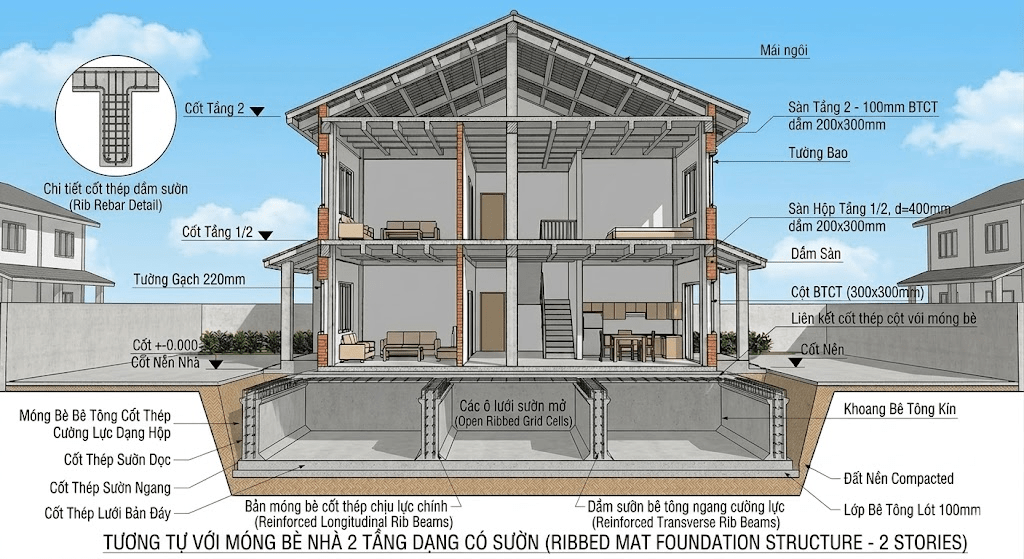

Móng bè dạng có sườn giúp tiết kiệm vật liệu bê tông cốt thép sử dụng

3. Bản vẽ móng bè nhà 2 tầng

Để quá trình thi công diễn ra chuẩn xác và hạn chế sai sót, chủ nhà cần nắm rõ các thông số kỹ thuật được thể hiện trong bộ hồ sơ thiết kế. Dưới đây là hai loại bản vẽ kỹ thuật quan trọng giúp hình dung rõ nét về cấu trúc của hệ móng này.

3.1. Bản vẽ mặt bằng móng bè nhà 2 tầng

Bản vẽ mặt bằng móng bè là góc nhìn từ trên xuống toàn bộ khuôn viên hệ móng, thể hiện hình dạng bản bè và bố trí hệ dầm sườn. Bản vẽ thể hiện đầy đủ các thông số:

• Phạm vi bản bè: Đường viền ngoài cùng của tấm móng bè, thường trùng với hoặc nhô ra 100 - 200mm so với chu vi tường ngoài. Móng bè phải phủ kín toàn bộ diện tích bên trong.
• Hệ lưới dầm sườn: Vị trí, hướng đi và khoảng cách của các dầm sườn chạy dọc theo các trục cột. Tiết diện dầm sườn thường ghi chú là: 300×500mm hoặc 300×600mm cho nhà 2 tầng nhịp 3 - 5m.
• Vị trí chờ ống kỹ thuật: Các lỗ chừa sẵn cho ống nước thoát (hố ga, bể phốt), ống điện ngầm và các hộp kỹ thuật đặt trong lớp bê tông móng.
• Hệ lưới trục định vị: Lưới trục A-B-C... và 1-2-3... xác định tọa độ tim cột, giúp thợ định vị đúng vị trí khuôn khi đổ bê tông.
• Cao độ mặt móng và mặt sàn trệt: Chênh lệch cao độ giữa mặt trên móng bè và mặt sàn hoàn thiện tầng trệt (thường 200 - 300mm để thi công giằng, vách và lớp lót sàn).

Bản vẽ mặt bằng là tài liệu chính để kiểm soát bố trí thép và vị trí dầm sườn trước khi đổ bê tông - sai sót ở bước này rất khó sửa sau khi bê tông đã đông.

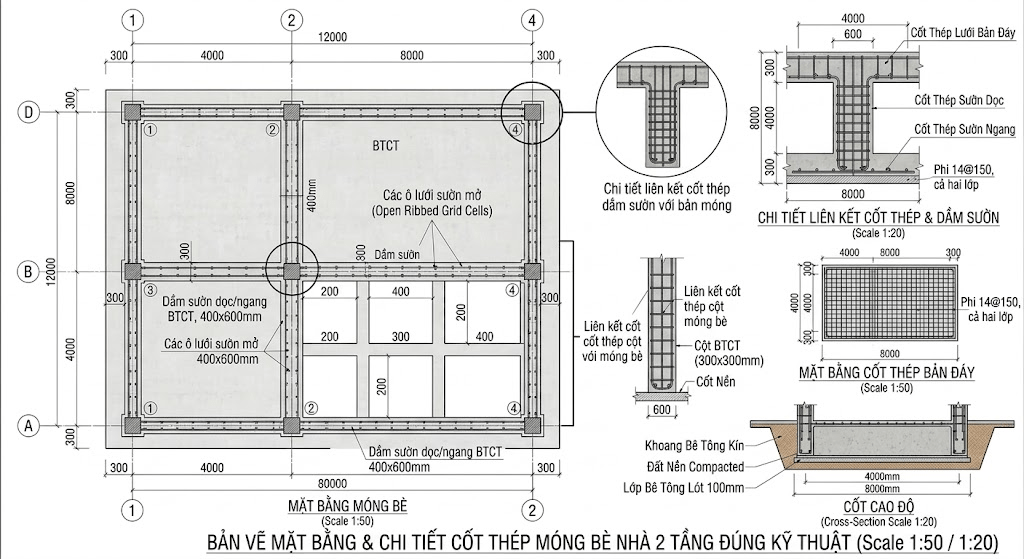

Bản vẽ mặt bằng móng bè nhà 2 tầng với góc nhìn toàn diện từ trên xuống dưới

3.2. Bản vẽ mặt cắt móng bè nhà 2 tầng

Bản vẽ mặt cắt móng bè là góc nhìn cắt ngang qua cấu trúc móng, thể hiện các lớp vật liệu và kích thước từ mặt đất xuống đến đáy móng. Các thông tin chi tiết được thể hiện trên bản vẽ như sau:

• Chiều sâu hố đào: Từ mặt đất tự nhiên đến đáy lớp bê tông lót, thường 1.0 - 1.5m tùy địa chất và thiết kế có tầng hầm hay không.
• Lớp bê tông lót đáy hố: Dày 100mm, mác M100 - M150. Bề mặt lớp lót phải phẳng sai số ≤5mm trước khi đặt thép.
• Chiều dày bản bè: Thường 150 - 250mm tùy dạng móng bè (bản phẳng cần dày hơn dạng có sườn).
• Tiết diện và chiều cao dầm sườn: Thường 300×500mm đến 300×700mm cho nhà 2 tầng, thể hiện rõ dầm nhô xuống bên dưới bản bè hay nhô lên trên (ảnh hưởng đến cao độ mặt sàn).
• Lớp bảo vệ thép: 50mm ở đáy bản bè tiếp đất, 25mm ở mặt trên bản, 30 - 40mm ở các mặt dầm sườn.
• Cấu tạo chống thấm: Vị trí và loại vật liệu chống thấm (màng bitum, sơn chống thấm gốc xi măng) trên mặt trên và xung quanh móng bè.

Bản vẽ mặt cắt là tài liệu không thể thiếu khi kiểm tra chất lượng: gia chủ đối chiếu để xác nhận chiều dày bản đúng thiết kế, lớp bảo vệ thép đủ, và vị trí chống thấm được thực hiện đúng vị trí.

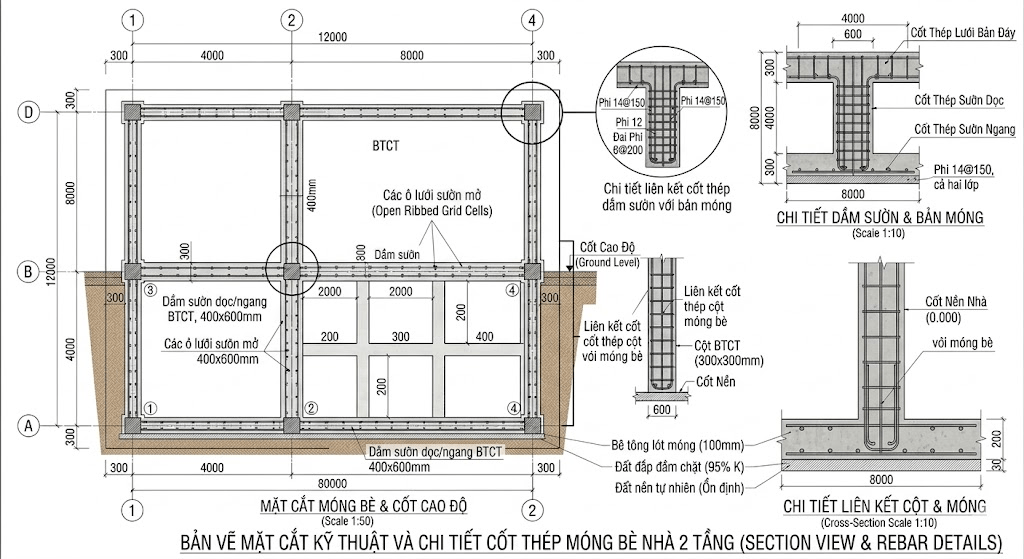

Bản vẽ mặt cắt móng bè với đầy đủ các chi tiết kỹ thuật cơ bản

4. Móng bè nhà 2 tầng sâu bao nhiêu?

Móng bè nhà 2 tầng thường được chôn sâu 1.0 - 1.5m tính từ mặt đất tự nhiên đến đáy lớp bê tông lót. Đây là chiều sâu đủ để thoát khỏi lớp đất mặt và phần đất hữu cơ để tiếp cận lớp đất ổn định. Các yếu tố quyết định độ sâu móng bè bao gồm:

• Chiều cao dầm móng: Chiều cao dầm móng bè nhà 2 tầng thường khoảng 500mm - 700mm. Nếu dầm nhô xuống bên dưới bản bè, chiều sâu hố đào phải đủ chỗ cho cả chiều cao dầm cộng lớp bê tông lót 100mm.
• Địa chất thực tế tại công trình: Nếu lớp đất bùn yếu nằm sâu hơn 1.5m, cần đào sâu thêm để móng ngồi trực tiếp trên lớp đất đặc hơn. Ngược lại, khu vực đất tốt ngay từ mặt có thể giảm chiều sâu đào xuống còn 0.8 - 1.0m. Thông tin này chỉ có được từ kết quả khảo sát địa chất thực tế tại công trình.
• Thiết kế công trình phụ trợ: Nếu nhà 2 tầng có tầng hầm, bán hầm, bể phốt hoặc bể nước ngầm tích hợp vào hệ móng bè thì chiều sâu hố đào tăng lên đáng kể - có thể từ 2.5m đến 4m tùy thiết kế, đòi hỏi có giải pháp chống sụt vách hố đào và thoát nước hố đào thi công riêng.

Liên Hệ Để Được Tư Vấn

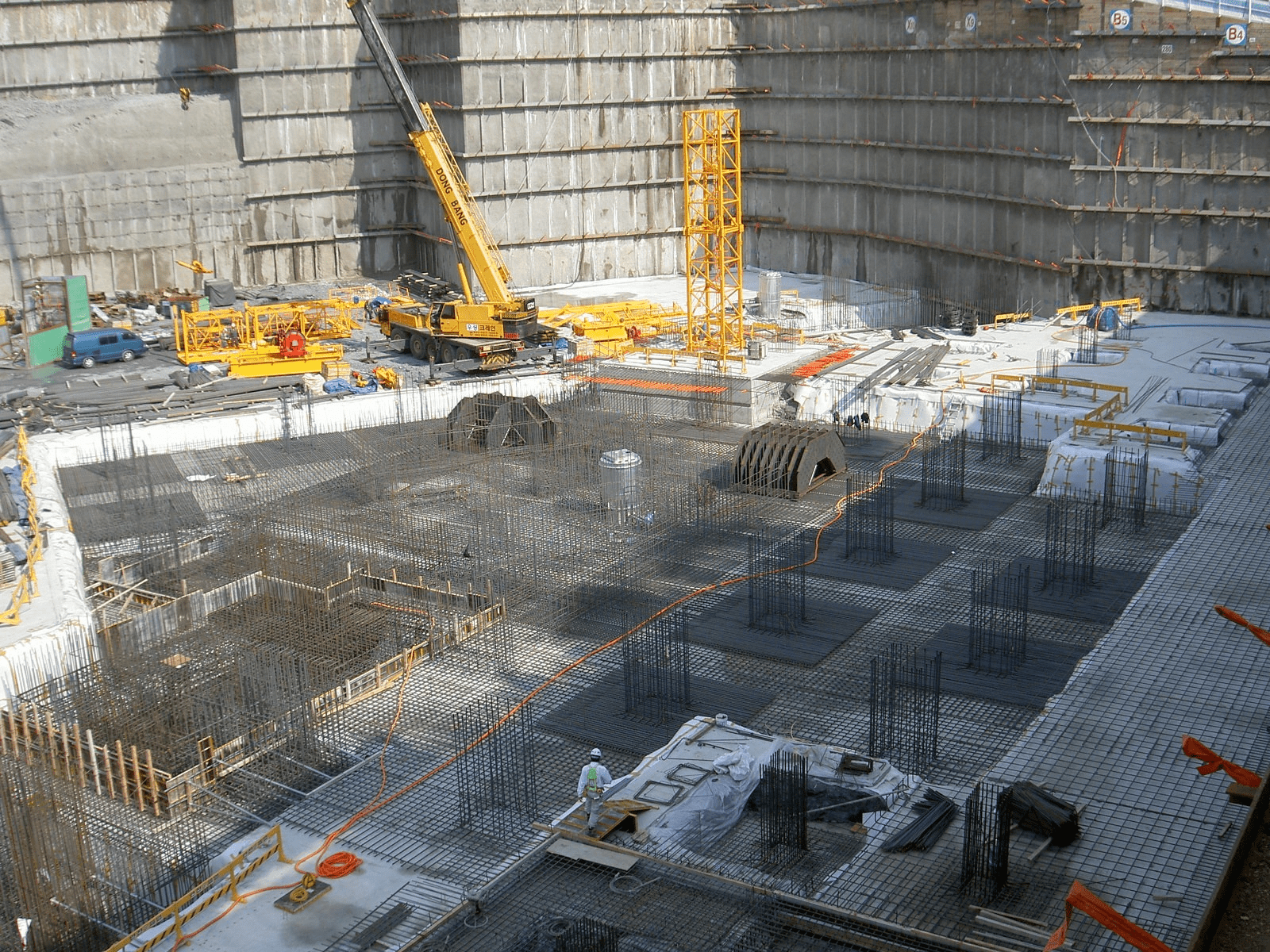

Độ sâu chôn móng cụ thể của từng công trình sẽ do kỹ sư kết cấu quyết định (Nguồn: Internet)

5. Ưu nhược điểm móng bè nhà 2 tầng

Mỗi loại kết cấu nền móng đều mang những đặc tính kỹ thuật riêng biệt. Chủ nhà nên hiểu rõ ưu và nhược điểm của móng bè để đưa ra quyết định đầu tư chính xác và có phương án chuẩn bị ngân sách phù hợp.

Ưu điểm:

• Chống lún đều: Do tải trọng được phân tán trên toàn bộ diện tích đáy nhà, áp lực trên mỗi đơn vị diện tích nền đất thấp hơn nhiều so với móng đơn hay móng băng. Kết quả là độ lún tổng thể nhỏ hơn và đặc biệt là lún đều hơn giữa các vị trí cột - yếu tố quyết định để tránh nứt tường do lún lệch.
• Thi công nhanh: Thay vì đào nhiều hố riêng lẻ và đổ bê tông nhiều lần như móng đơn, móng bè đào một lần toàn bộ diện tích và đổ bê tông liên tục một ca - tiết kiệm thời gian chuẩn bị và bảo dưỡng, đặc biệt có lợi khi cần đẩy nhanh tiến độ thi công phần thô.
• Giải pháp đa năng: Bản bè tạo thành sàn đáy tầng trệt hoàn chỉnh, có thể kết hợp luôn làm đáy tầng hầm, đáy bể nước, sàn phòng máy hoặc bất kỳ không gian kỹ thuật nào bên dưới mặt đất, giảm số lớp kết cấu và đơn giản hóa thi công tổng thể.

Nhược điểm:

• Chi phí cao hơn móng đơn và móng băng: Móng bè sử dụng nhiều bê tông và thép hơn đáng kể so với các loại móng nông khác vì phủ kín toàn bộ diện tích. Với nhà 2 tầng 80 - 100m², chênh lệch chi phí móng bè so với móng băng thường từ 30 - 60 triệu đồng.
• Yêu cầu kỹ thuật khắt khe: Đổ bê tông toàn bộ móng bè phải thực hiện liên tục, không ngắt quãng giữa chừng để tránh tạo mạch ngừng, điểm yếu kết cấu và điểm dễ thấm nước sau này. Điều này yêu cầu phối hợp tốt giữa đội thợ, xe bơm bê tông và nhà máy bê tông để đảm bảo không bị chậm trễ trong khi đổ.

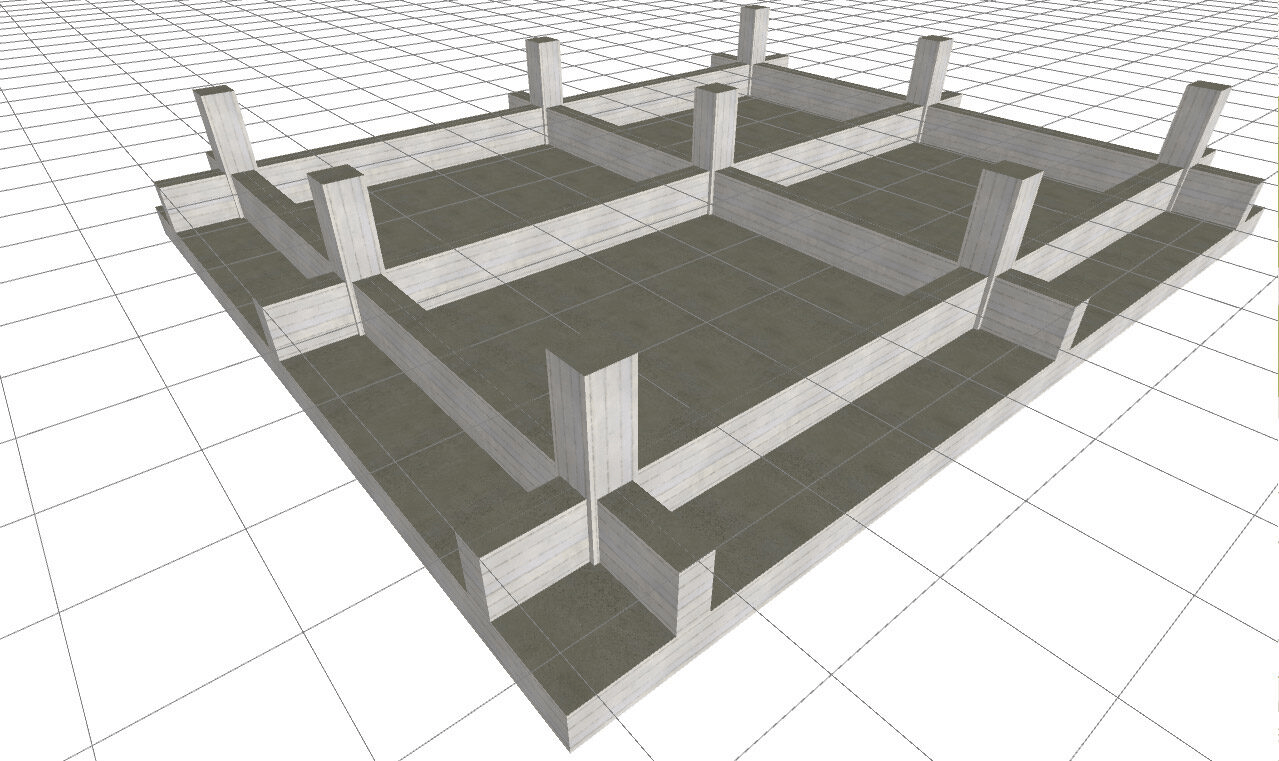

Móng bè nhà 2 tầng có khả năng chống lún đều và thi công nhanh (Nguồn: Internet)

6. Quy trình thi công móng bè nhà 2 tầng chuẩn kỹ thuật

Để đảm bảo chất lượng kết cấu vững chắc cho ngôi nhà, quy trình thi công móng bè cần được thực hiện theo 7 bước như sau:

• Bước 1: Chuẩn bị mặt bằng và định vị: Đội ngũ thi công tiến hành dọn sạch rác, cây cối và các chướng ngại vật trên khu đất. Sau đó, kỹ sư sẽ dùng máy kinh vĩ hoặc dây và cọc tiêu để định vị chính xác các góc nhà, tim cột theo đúng bản vẽ thiết kế.
• Bước 2: Đào hố móng: Thợ lái máy xúc phối hợp cùng nhân công đào đất đến độ sâu thiết kế (thường từ 1.0m đến 1.5m). Sau khi đào xong, đội ngũ thợ sẽ san gạt lòng móng, dọn dẹp sạch sẽ và tiến hành đầm chặt để tạo một bề mặt bằng phẳng.
• Bước 3: Đổ bê tông lót: Đội thợ tiến hành đổ một lớp bê tông mỏng có độ dày khoảng 10cm (thường dùng bê tông mác M100). Lớp lót này đóng vai trò làm sạch đáy móng, tạo bề mặt phẳng vững chắc để thợ thi công cốt thép, đồng thời ngăn đất nền hấp thụ nước từ khối bê tông móng đổ sau này.
• Bước 4: Lắp dựng cốp pha: Thợ cốp pha tiến hành dựng hệ khuôn viền xung quanh chu vi móng bằng gỗ, tấm tôn hoặc xây gạch bao kiên cố. Đội ngũ thi công phải gia cố chắc chắn hệ thống này bằng các thanh chống chịu lực để đảm bảo khuôn không bị bung loe hay rò rỉ nước xi măng khi đổ bê tông tươi.
• Bước 5: Gia công lắp dựng sắt thép: Thợ sắt tiến hành đan hệ thép dầm sườn móng trước, sau đó đan tiếp 2 lớp thép của bản bè chịu lực. Trong quá trình này, đội thợ phải sắp xếp các con kê bê tông chuyên dụng để nâng đỡ lớp thép cách ly khỏi lớp lót, tránh tình trạng sắt chạm đất gây han gỉ.
• Bước 6: Đổ bê tông móng: Đội ngũ thi công thực hiện đổ bê tông tươi liên tục trên toàn bộ diện tích móng để tránh tạo mạch ngừng. Trong suốt quá trình đổ, thợ chịu trách nhiệm phải dùng máy đầm dùi thật kỹ tại các góc cạnh và vị trí đan dày thép, giúp bê tông len lỏi đều để kết cấu đặc chắc và không bị rỗ.
• Bước 7: Bảo dưỡng bê tông: Sau khi bề mặt bê tông se lại, thợ xây tiến hành tưới nước giữ ẩm liên tục từ 3 đến 7 ngày đầu. Điều này giúp bê tông đạt cường độ chịu lực tốt, đồng thời ngăn ngừa các vết nứt chân chim do mất nước bề mặt.

Bảng giá tấm thạch cao mới nhất

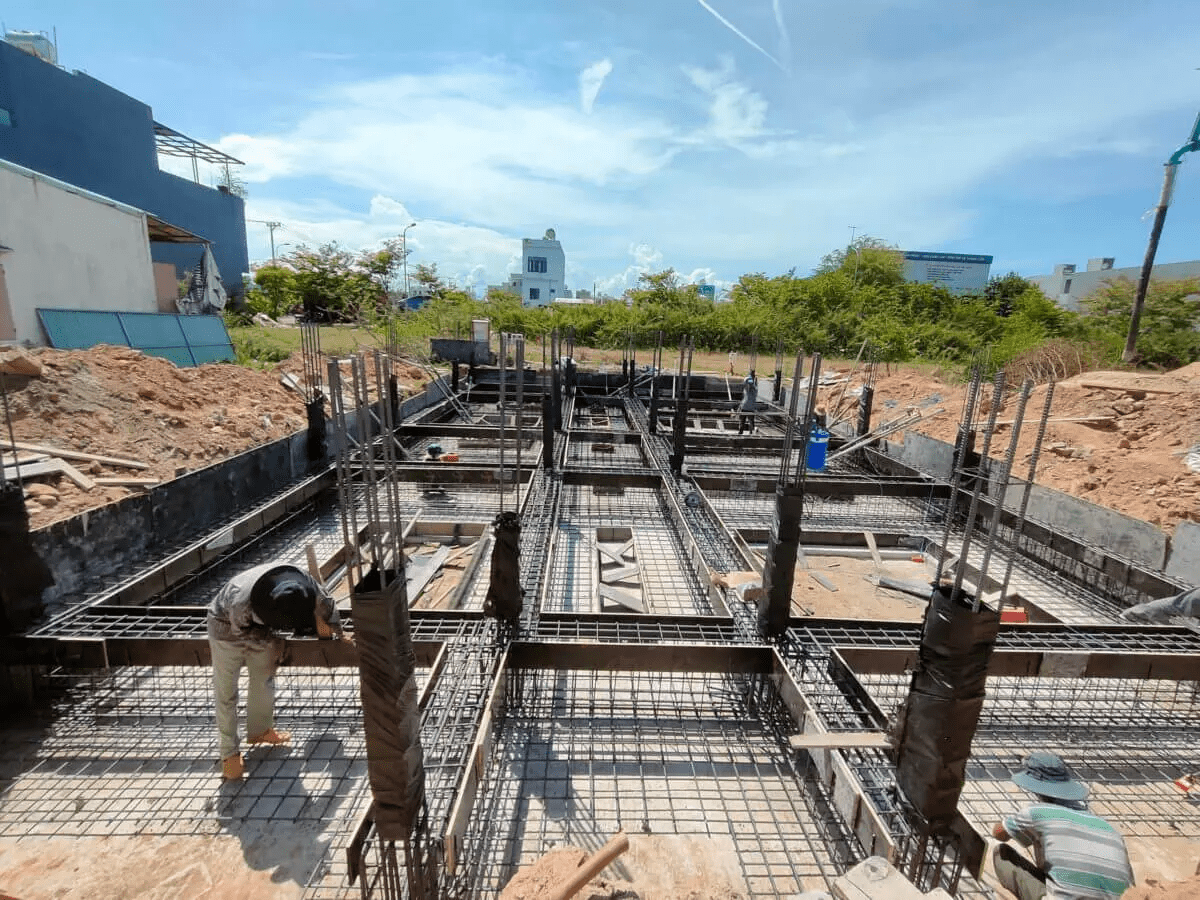

Thi công móng bè nhà 2 tầng chuẩn kỹ thuật để đảm bảo độ bền vững và an toàn (Nguồn: Internet)

7. Lưu ý quan trọng khi thi công móng bè nhà 2 tầng

Để hệ thống móng bè đạt độ bền bỉ dài lâu và phát huy tốt khả năng chịu lực, chủ nhà nên chú ý kiểm tra những yếu tố kỹ thuật quan trọng dưới đây trong suốt quá trình giám sát thi công:

• Sử dụng con kê bê tông tiêu chuẩn: Thiếu con kê, lớp thép sẽ nằm sát hoặc chạm trực tiếp vào mặt bê tông lót, thép tiếp xúc trực tiếp với độ ẩm từ đất, gây rỉ sét và phá vỡ bê tông từ bên trong. Con kê cần đặt đều với khoảng cách không quá 600x600mm trên toàn bộ diện tích để thép không bị võng giữa hai điểm đỡ.
• Giám sát chặt chẽ khâu đổ bê tông: Quá trình đổ bê tông móng bè cần diễn ra liên tục để đảm bảo khả năng chịu lực. Gia chủ cũng cần giám sát thợ đầm kỹ tại các góc, vị trí mật độ thép dày. Đầm vừa đủ độ để tránh hiện tượng rỗ tổ ong (thiếu đầm) hoặc phân tầng bê tông (quá đầm).
• Xử lý chống thấm ngay từ đầu: Móng bè tiếp xúc trực tiếp với nền đất ẩm và nước ngầm, không có lớp chống thấm, nước sẽ thấm ngược lên qua bản bè vào tầng trệt theo thời gian. Chống thấm có thể sử dụng kết hợp sơn hoặc quét màng chống thấm gốc xi măng trên mặt bản bè và các vị trí xung quanh chu vi móng.

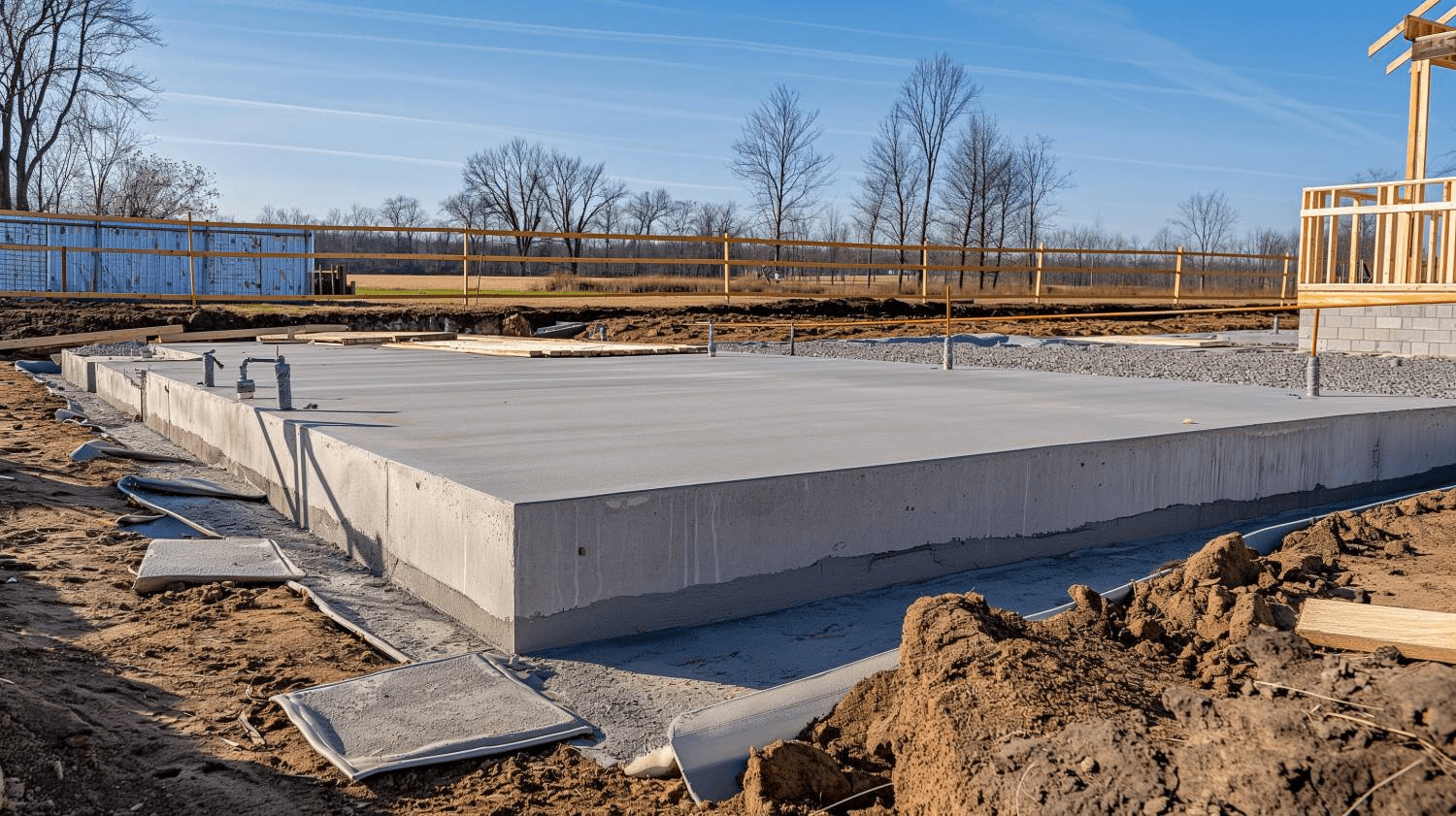

Giám sát chặt chẽ khâu đổ bê tông để đảm bảo hoàn thành công đoạn đúng kỹ thuật (Nguồn: Internet)

Sau khi hoàn thiện phần thô, gia chủ có thể tham khảo thêm các mẫu trần thạch cao đẹp tại đây:

100+ mẫu trần thạch cao phòng khách, phòng ngủ đẹp

Móng bè nhà 2 tầng là giải pháp kết cấu tối ưu cho nền đất yếu và công trình có tầng hầm, giúp phân tải đều, chống lún lệch hiệu quả. Đầu tư đúng vào bước khảo sát địa chất, thiết kế kỹ càng và giám sát chặt ca đổ bê tông là ba yếu tố quyết định chất lượng thực tế của một tấm móng bè.
