Móng cọc nhà 2 tầng: Bản vẽ, thi công & Lưu ý quan trọng

Đối với những khu vực có nền đất yếu, địa chất phức tạp hoặc nằm trong khu dân cư đông đúc, móng cọc nhà 2 tầng là giải pháp phù hợp để bảo đảm an toàn cho công trình. Hệ móng sẽ tiếp nhận và truyền tải trọng từ cấu trúc thượng tầng xuống lớp đất cứng bên dưới. Bài viết này cung cấp thông tin từ khái niệm, các dạng móng cọc phổ biến, bản vẽ kỹ thuật, độ sâu tiêu chuẩn, quy trình thi công đến những lưu ý thực tế giúp gia chủ giám sát công trình hiệu quả.

Móng cọc nhà 2 tầng: Bản vẽ, thi công & Lưu ý quan trọng

1. Móng cọc nhà 2 tầng là gì?

Móng cọc là loại móng sâu, truyền tải trọng của công trình xuống các tầng đất cứng sâu bên dưới thông qua các cọc được đóng hoặc ép xuyên qua lớp đất yếu. Khác với móng nông (móng đơn, móng băng, móng bè), móng cọc truyền lực thẳng xuống nền đất tốt, giúp gia tăng khả năng chịu tải của kết cấu.

Hệ móng cọc hoàn chỉnh gồm ba thành phần: cọc (cấu kiện truyền lực), đài cọc (khối bê tông cốt thép kết nối các đầu cọc và nhận tải từ cột) và dầm giằng đài (liên kết các đài cọc thành hệ thống ổn định). Móng cọc phù hợp và cần thiết khi công trình gặp một trong các trường hợp sau:

• Địa chất phức tạp: Khu vực xây dựng sở hữu lớp đất mặt yếu như đất bùn sâu, đất ao hồ cũ hoặc đất mượn mới san lấp. Những loại đất này không đủ sức chịu tải cho móng nông dù có tính toán mở rộng đáy móng.
• Kiến trúc đặc biệt: Nhà 2 tầng hiện tại nhưng gia chủ có kế hoạch nâng lên 3 - 4 tầng trong tương lai, làm móng cọc ngay từ đầu sẽ tiết kiệm hơn rất nhiều so với gia cố móng sau khi đã xây xong.
• Diện tích nhỏ, san sát nhau: Phương pháp ép cọc thủy tĩnh (ép neo, ép tải) thi công êm ái, không gây chấn động và rung lắc mạnh như đóng cọc truyền thống, an toàn cho công trình lân cận khi xây trong hẻm hoặc khu dân cư đông đúc.

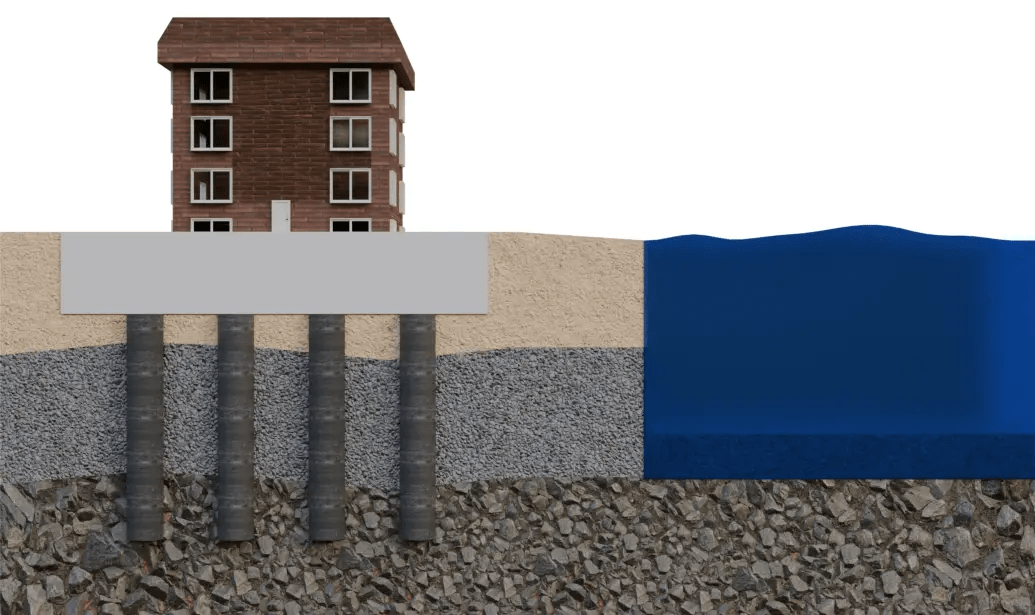

Móng cọc nhà 2 tầng thường được sử dụng cho các công trình xây dựng trên nền địa chất phức tạp (Nguồn: Internet)

2. Các dạng móng cọc nhà 2 tầng phổ biến

Tùy thuộc vào điều kiện địa hình, ngân sách đầu tư và vị trí địa lý của khu đất, gia chủ có thể lựa chọn một trong các loại cọc dưới đây:

2.1. Cọc bê tông cốt thép đúc sẵn

Cọc bê tông cốt thép thường có tiết diện hình vuông phổ biến 200x200mm hoặc 250x250mm, được đúc sẵn tại xưởng với điều kiện chất lượng nghiêm ngặt. Về mặt ứng dụng, phương án dùng cọc đúc sẵn chiếm đến 90% công trình nhà ở dân dụng 2 tầng hiện nay nhờ giá thành hợp lý, thời gian thi công nhanh và chất lượng cọc được kiểm soát từ xưởng.

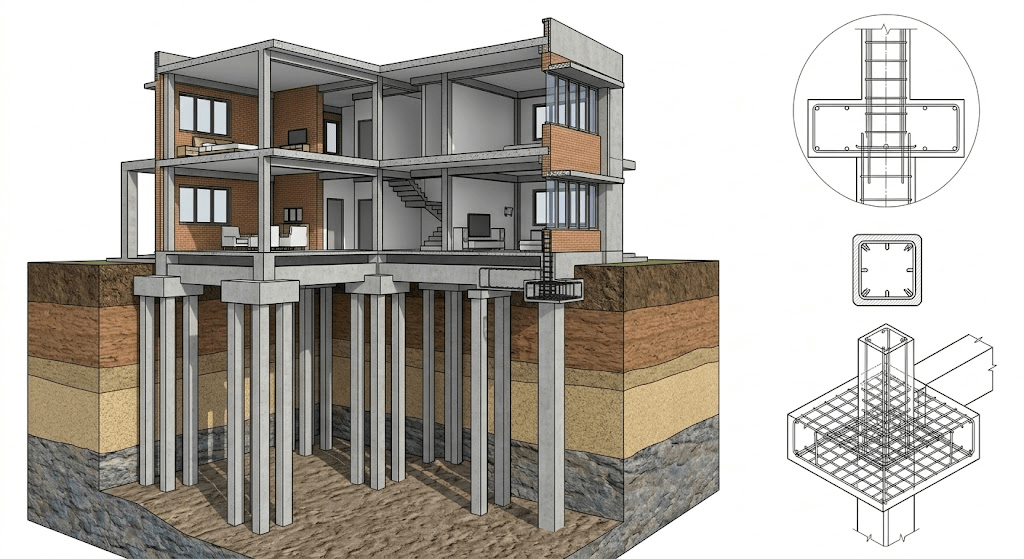

Cọc bê tông cốt thép đúc sẵn thường có tiết diện hình vuông

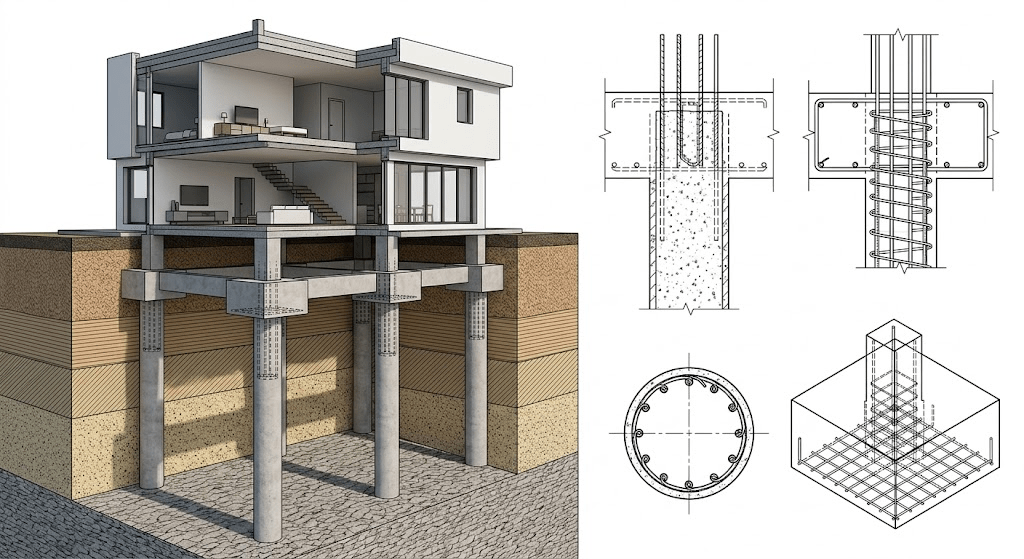

2.2. Cọc khoan nhồi

Cọc khoan nhồi được thi công bằng cách dùng máy khoan tạo lỗ sâu vào lòng đất theo đường kính và chiều sâu thiết kế, thả lồng thép xuống hố khoan rồi đổ bê tông trực tiếp tại chỗ. Về mặt ứng dụng, giải pháp cọc khoan nhồi phù hợp cho nhà 2 tầng diện tích lớn, công trình có ngõ vào hẹp không đủ chỗ cho xe tải chở cọc và máy ép tiếp cận hoặc thi công sát vách nhà cũ yếu không thể dùng lực ép mạnh. Cọc khoan nhồi có thể đi sâu hơn và chịu tải lớn hơn cọc ép đúc sẵn cùng đường kính.

2.3. Cọc tre, cừ tràm

Cọc tre và cừ tràm được thi công bằng cách đóng các thân cây tre hoặc cây tràm xuống nền đất để nén chặt đất và tạo ma sát, tăng sức chịu tải của nền. Do đặc tính chịu lực giới hạn nên giải pháp cọc tre, cừ tràm sẽ phù hợp với những công trình có tải trọng nhẹ, xây dựng trên nền đất ngập nước để giữ cho thân gỗ không bị mục khi tiếp xúc với không khí. Các đơn vị thi công hiện nay ít khuyến khích áp dụng phương pháp này cho loại hình nhà 2 tầng kiên cố theo phong cách hiện đại.

Báo giá thi công vách thạch cao

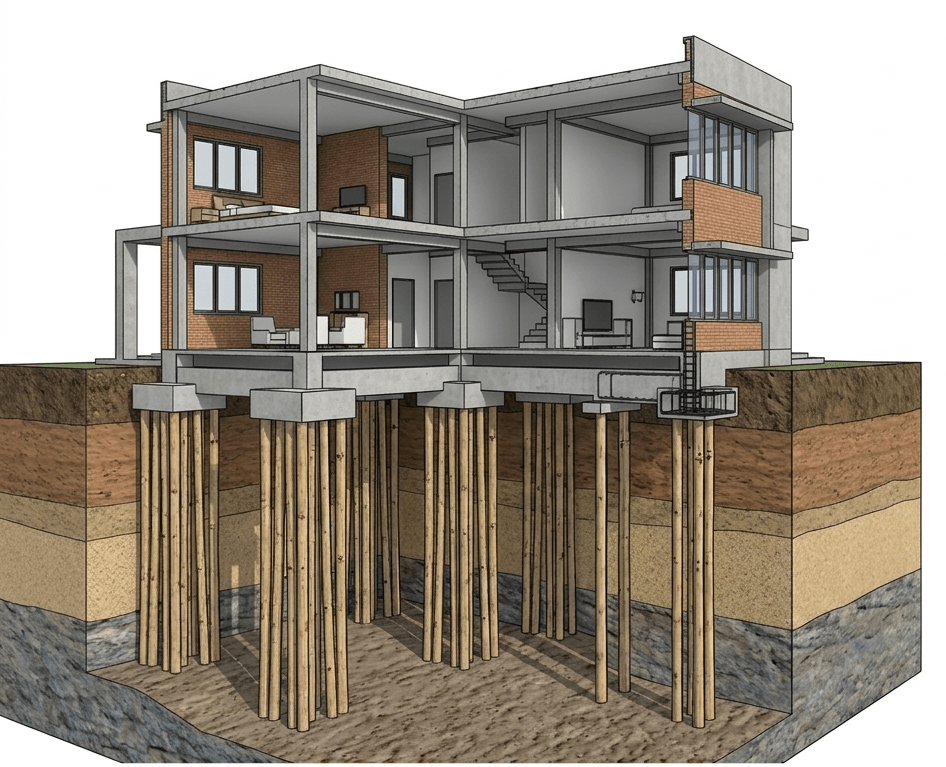

Cọc tre và cừ tràm được thi công bằng cách đóng các thân cây già xuống nền đất với mật độ dày

3. Bản vẽ móng cọc nhà 2 tầng

Bản vẽ móng cọc gồm hai loại: mặt bằng cho thấy sơ đồ tổng thể, mặt cắt đi vào chi tiết cấu tạo từng lớp.

3.1. Bản vẽ mặt bằng móng cọc nhà 2 tầng

Bản vẽ mặt bằng móng cọc là hình chiếu bằng của toàn bộ hệ thống móng nhìn từ trên xuống, thể hiện cách bố trí các cấu kiện trên toàn bộ diện tích khu đất xây dựng. Bản vẽ này thể hiện cụ thể các thông tin kỹ thuật sau:

• Vị trí tim cọc theo từng đài: Mỗi đài cọc thường có 2 - 4 cọc bố trí đối xứng qua tâm. Khoảng cách tối thiểu giữa hai cọc kề nhau là 3 lần đường kính/cạnh cọc (ví dụ cọc 200×200mm → khoảng cách tim cọc tối thiểu 600mm) để tránh vùng ảnh hưởng chồng chéo.
• Kích thước và hình dạng đài cọc: Thể hiện chiều dài × chiều rộng từng đài, phân biệt đài 2 cọc, đài 3 cọc hay đài 4 cọc nếu tải trọng tại các cột khác nhau.
• Hệ dầm giằng đài (giằng móng): Vị trí, hướng đi và tiết diện của các dầm giằng nối liên kết các đài cọc - thường 220×400mm hoặc 300×500mm cho nhà 2 tầng.
• Hệ lưới trục định vị: Lưới trục A-B-C... và 1-2-3... xác định tọa độ chính xác của từng đài cọc và tim cọc.
• Ký hiệu loại cọc: Phân biệt các loại cọc khác nhau nếu dùng hỗn hợp (ký hiệu C1: 200×200mm, C2: 250×250mm...).

Bản vẽ mặt bằng giúp chủ nhà và đội ngũ thi công có cái nhìn tổng quan để định vị chính xác tim cọc trên thực địa, tránh sai lệch vị trí chịu lực của cột nhà, đồng thời giúp kỹ sư kiểm soát khối lượng vật tư cọc cần chuẩn bị.

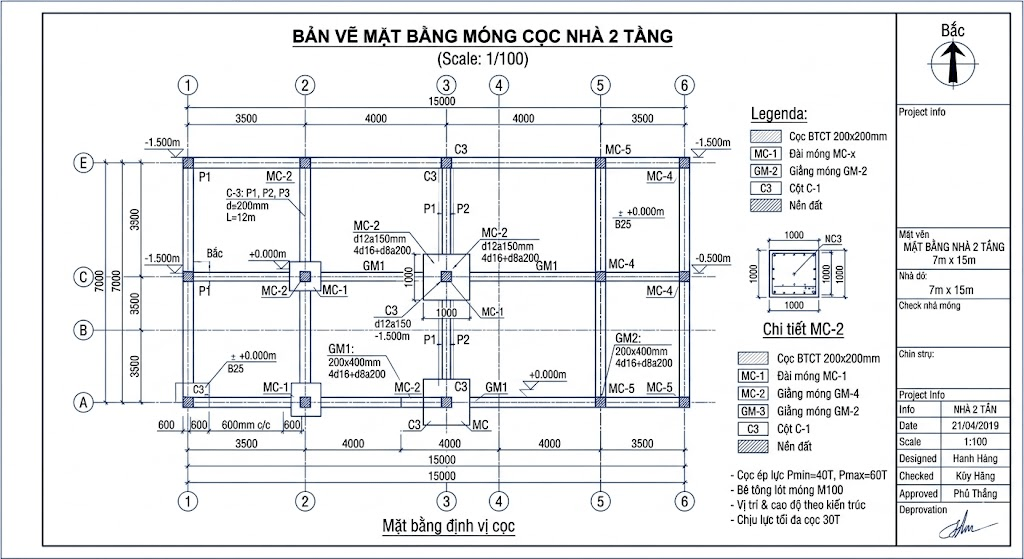

Bản vẽ mặt bằng móng cọc nhà 2 tầng giúp đội ngũ thi công có cái nhìn tổng quan hơn

3.2. Bản vẽ mặt cắt móng cọc nhà 2 tầng

Bản vẽ mặt cắt móng cọc là hình cắt đứng đi qua đài móng và cấu trúc cọc, thể hiện rõ các lớp vật liệu theo chiều sâu từ mặt đất tự nhiên xuống đáy móng. Bản vẽ này thể hiện cụ thể các thông tin kỹ thuật sau:

• Cao độ chôn đài cọc: Mặt trên đài cọc thường ở cao độ -0.800m đến -1.200m so với mặt đất tự nhiên, đáy đài từ -1.400m đến -1.800m.
• Chiều cao đài cọc: Từ 600 - 900mm tùy số lượng cọc và đường kính cọc. Nguyên tắc: chiều cao đài ≥ 2× đường kính/cạnh cọc.
• Lớp bê tông lót đáy đài: Dày 100mm, mác bê tông M100 - M150.
• Chiều dài cọc và mũi cọc: Thể hiện chiều dài thiết kế của cọc từ mặt đài xuống mũi cọc. Ghi chú "chiều dài thực tế tùy địa chất" vì không thể biết trước chính xác khi chưa ép.
• Ngàm cọc vào đài: Đầu cọc sau khi đập vỡ lớp bê tông cần ngàm vào đài tối thiểu 50 - 100mm, phần thép lõi nhô ra từ 20 - 30cm để neo chặt vào thép đài.
• Bố trí cốt thép đài: Thể hiện thép lưới đáy đài, thép dọc và đai dầm giằng, lớp bảo vệ bê tông (50mm ở đáy đài tiếp đất).

Bản vẽ mặt cắt giúp thợ thi công nắm rõ quy trình lắp đặt cốt thép, độ dày các lớp bê tông bảo vệ và cao độ chuẩn khi đổ bê tông, đảm bảo kết cấu móng được thực hiện đúng cao độ kỹ thuật trong bản vẽ thiết kế.

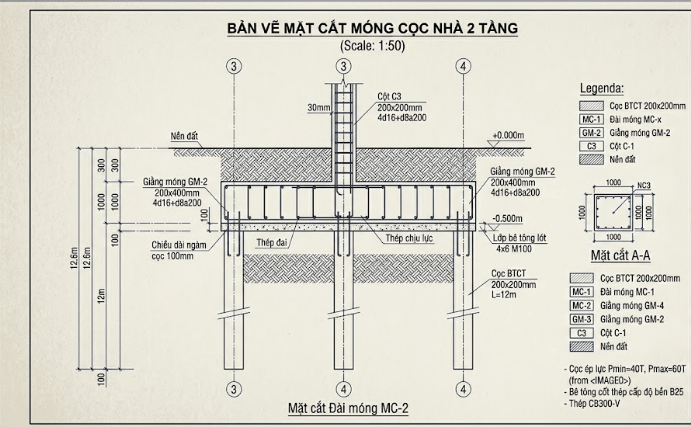

Bản vẽ mặt cắt móng cọc là hình cắt đứng đi qua đài móng và cấu trúc cọc

4. Móng cọc nhà 2 tầng sâu bao nhiêu?

Chiều sâu của móng cọc thay đổi tùy thuộc vào từng công trình, được chia thành hai phần cấu trúc rõ rệt:

• Độ sâu chôn đài móng: Phần đài móng thường được đặt sâu từ 0.8 - 1.2m so với mặt đất tự nhiên. Chiều sâu này đảm bảo đài cọc nằm dưới lớp đất bị ảnh hưởng bởi thời tiết (khô nứt, co ngót, trương nở theo mùa) và tránh bị đào phá vô tình khi cải tạo sân vườn sau này.
• Chiều sâu của cọc: Dao động rất lớn từ 5m đến trên 15m tùy địa chất từng khu vực. Máy ép sẽ đẩy cọc xuyên qua lớp đất yếu, dừng lại khi đồng hồ áp lực đạt tải trọng thiết kế (thường 40 - 60 tấn/đầu cọc cho nhà 2 tầng).

Để xác định chính xác độ sâu của hệ móng cọc, kỹ sư dựa vào hai yếu tố quyết định sau:

• Kết quả khảo sát địa chất: Bản đồ địa chất công trình (khoan thăm dò hoặc xuyên tĩnh CPT) cho biết lớp đất cứng nằm ở độ sâu bao nhiêu và sức chịu tải của từng lớp đất. Đây là dữ liệu căn bản để kỹ sư thiết kế chiều dài cọc, không thể tính chiều dài cọc chính xác mà không có khảo sát địa chất.
• Phương pháp thi công ép cọc: Ép neo (dùng neo xiên vào đất và nhà lân cận làm phản lực) thường phù hợp cho cọc ngắn đến trung bình (8 - 12m). Ép tải (dùng các tấm bê tông đúc sẵn hoặc sắt thỏi làm đối trọng) giúp cọc xuống sâu hơn và chắc hơn, phù hợp khu vực có lớp đất cứng nằm sâu 12 - 20m.

Liên Hệ Để Được Tư Vấn

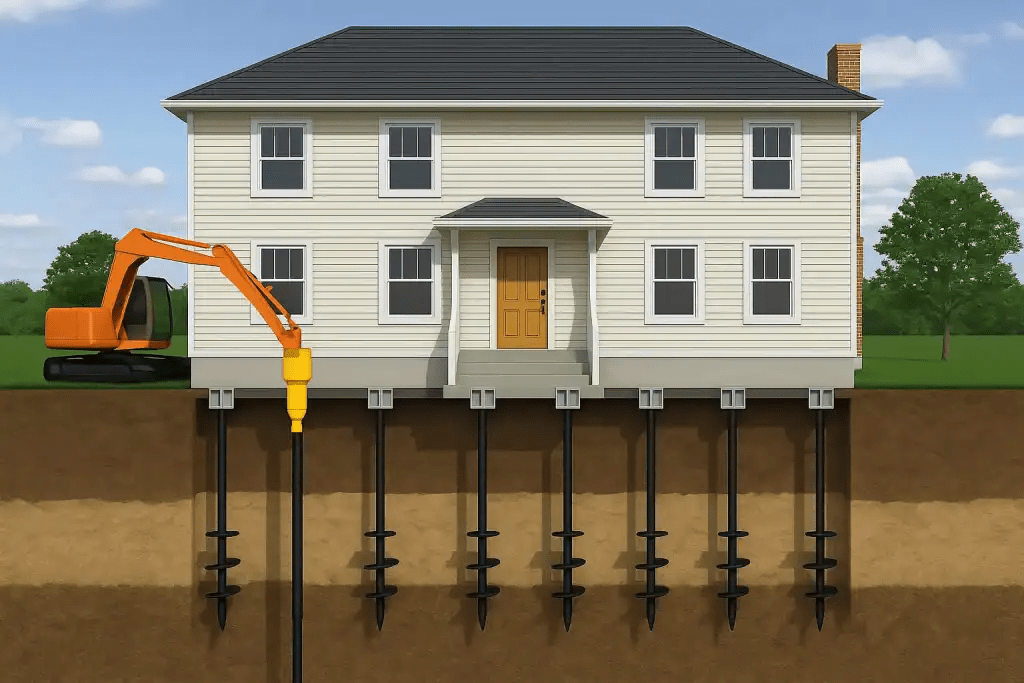

Chiều sâu của móng cọc thay đổi tùy thuộc vào từng công trình (Nguồn: Internet)

5. Ưu nhược điểm móng cọc nhà 2 tầng

Mỗi giải pháp kết cấu đều tồn tại hai mặt ưu điểm và hạn chế. Chủ nhà nên nắm rõ các đặc điểm này để chủ động hơn trong quá trình chuẩn bị tài chính cũng như mặt bằng thi công.

Ưu điểm:

• Độ bền vững tối đa: Cọc ép xuống lớp đất cứng ổn định, không bị ảnh hưởng bởi thay đổi mực nước ngầm theo mùa hay biến động của lớp đất yếu bên trên. Nhà trên móng cọc gần như không bị lún lệch theo thời gian nếu thi công đúng kỹ thuật.
• Giá thành hợp lý: Với nền đất yếu, chi phí làm móng cọc thường chỉ cao hơn móng băng hoặc móng bè 20 - 40% nhưng mang lại độ an toàn kết cấu vượt trội hơn.
• Dễ dàng nâng tầng: Gia chủ dự định nâng tầng sau 5 - 10 năm có thể thiết kế móng cọc ngay từ đầu cho tải trọng 3 - 4 tầng, chi phí chênh lệch không đáng kể so với làm lại móng sau khi đã xây.

Nhược điểm:

• Phụ thuộc lớn vào máy móc: Quá trình thi công đòi hỏi mặt bằng và đường giao thông vào công trình phải đủ rộng để xe tải chở cọc và máy ép tải chuyên dụng có thể tiếp cận, vận hành.
• Khó xác định chiều dài cọc chính xác từ đầu: Chiều dài cọc thực tế chỉ biết chắc khi ép tại công trình nếu địa chất sâu hơn dự kiến, cần nối thêm cọc và phát sinh chi phí. Ngược lại nếu đất tốt hơn dự kiến, có thể dư cọc.

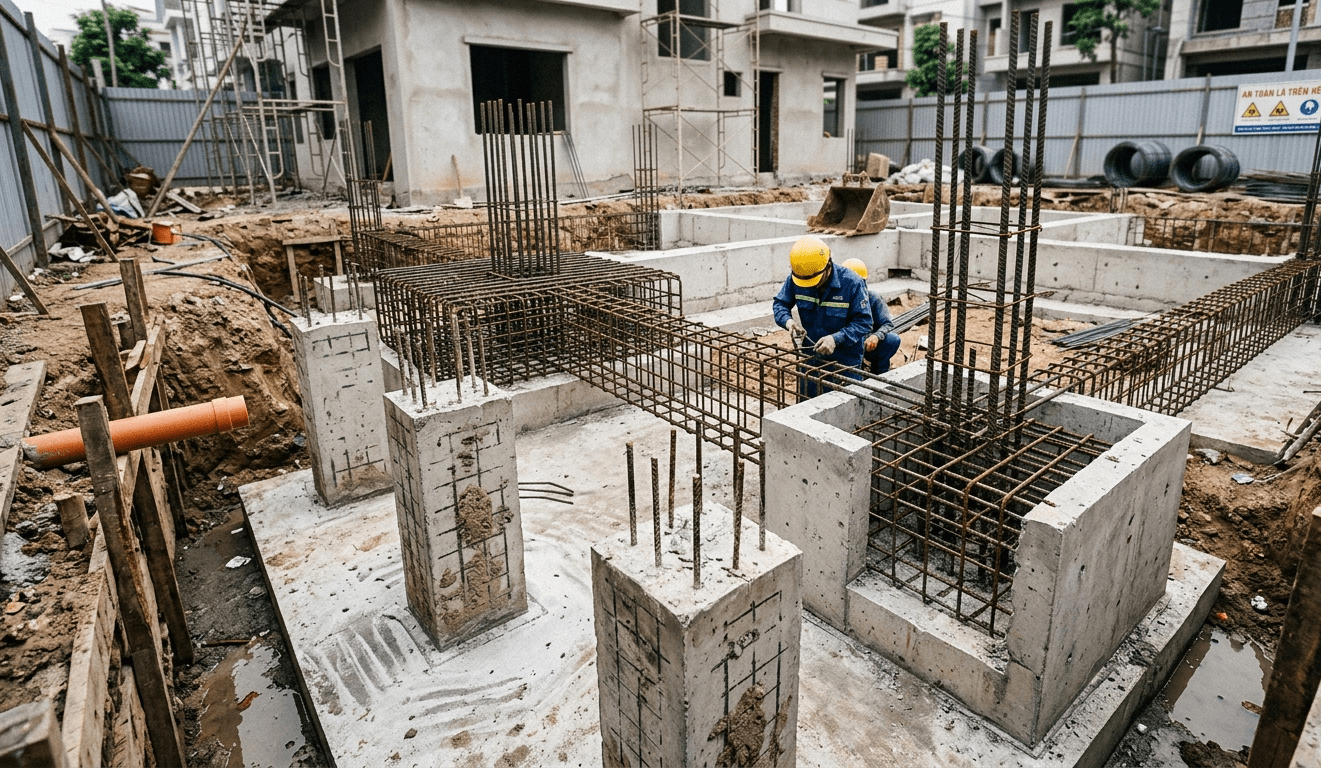

Móng cọc nhà 2 tầng có độ bền vững cao

6. Quy trình thi công móng cọc nhà 2 tầng

Một quy trình chuẩn kỹ thuật từ bước chuẩn bị đến khâu hoàn thiện bao gồm 7 bước cơ bản như sau:

• Bước 1 - Chuẩn bị và định vị tim cọc: Giác móng theo bản vẽ mặt bằng, đóng cọc tre nhỏ hoặc cọc thép đánh dấu chính xác từng vị trí tim cọc. Kiểm tra lại bằng cách đo chéo và đối chiếu khoảng cách với bản vẽ trước khi cho máy vào.
• Bước 2 - Thi công ép cọc: Đưa máy ép vào vị trí, tiến hành ép cọc xuống đất theo từng đoạn. Gia chủ cần yêu cầu thợ đọc và ghi lại lực ép trên đồng hồ áp suất sau mỗi đoạn cọc 1m, đảm bảo cọc đã đạt tải trọng thiết kế.
• Bước 3 - Đào đất hố móng và đập đầu cọc: Sau khi ép xong toàn bộ cọc, đào đất xung quanh các đầu cọc đến cao độ đáy đài thiết kế. Tiến hành đập vỡ lớp bê tông ngoài đầu cọc bằng búa và đục, chú ý không đập quá mạnh làm hư thép lõi, chỉ bóc bê tông để lộ thép râu dài 20 - 30cm.
• Bước 4 - Đổ bê tông lót: Làm phẳng đáy hố móng quanh các đầu cọc, đổ lớp bê tông lót dày 100mm mác M100 - M150. Lớp này không chịu lực kết cấu mà tạo mặt phẳng sạch để đặt thép đài và đảm bảo lớp bảo vệ đáy đài.
• Bước 5 - Gia công và lắp dựng cốt thép: Buộc thép đài cọc liên kết chặt chẽ với phần thép râu cọc đã chừa lại. Lắp thép dầm giằng đài đồng thời với thép đài cọc. Đặt con kê bê tông dưới lưới thép đáy đài để đảm bảo lớp bảo vệ tối thiểu 50mm.
• Bước 6 - Đổ bê tông đài và dầm giằng: Đổ bê tông liên tục trong một ca đối với từng đài cọc, dùng đầm dùi đầm kỹ từng lớp không quá 300mm. Mác bê tông tối thiểu M200 (B15) cho đài cọc và dầm giằng nhà 2 tầng.
• Bước 7 - Bảo dưỡng móng: Sau 24 giờ, bắt đầu tưới nước giữ ẩm bề mặt bê tông đều đặn 2 - 3 lần/ngày trong ít nhất 7 ngày. Chỉ tiến hành các bước thi công tiếp theo sau khi bê tông đạt ít nhất 70% cường độ thiết kế, thông thường sau 14 ngày.

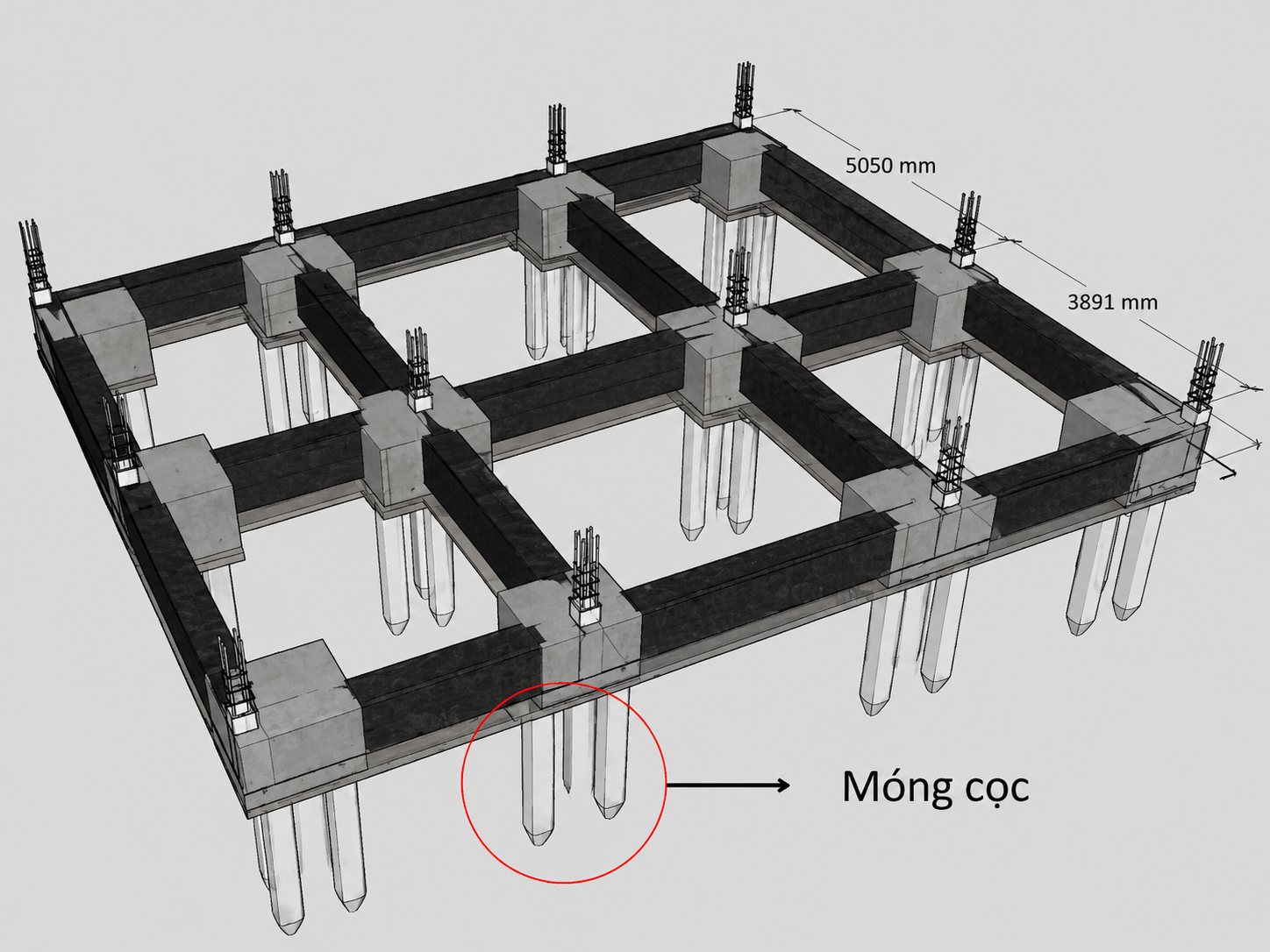

Thi công móng cọc nhà 2 tầng đúng kỹ thuật

Bảng giá tấm thạch cao mới nhất

7. Những lưu ý quan trọng khi thi công móng cọc nhà 2 tầng

Để đảm bảo chất lượng hệ móng và an toàn cho các công trình lân cận, chủ nhà cần lưu ý các vấn đề kỹ thuật sau:

• Giám sát lực ép cọc trên đồng hồ áp suất: Chủ nhà nên yêu cầu nhà thầu cung cấp bảng quy đổi từ áp suất đồng hồ (bar/psi) ra tải trọng thực tế (tấn). Gia chủ cần ghi lại lực ép tại mỗi mét cọc, nếu lực ép không tăng mà thợ báo cọc đã đủ độ sâu thì cần kiểm tra lại.
• Bảo đảm khoảng cách an toàn với công trình lân cận: Quá trình ép cọc tạo ra áp lực đẩy đất sang ngang, đặc biệt ở giai đoạn ép cọc đầu tiên. Thi công sát tường nhà hàng xóm cũ dễ làm trồi đất và nứt móng. Giải pháp tối ưu là chọn phương pháp ép neo hoặc khoan dẫn trước để giảm lực đẩy ngang.
• Xử lý liên kết đầu cọc ngàm đúng kỹ thuật: Khi đập đầu cọc, chủ nhà nên nhắc nhở thợ không được cắt bằng cụt đầu cọc sát mặt bê tông lót. Thi công chuẩn cần chừa lại phần sắt râu tối thiểu 20 - 30cm để ngàm chắc chắn vào cốt thép của móng.
• Dự phòng ngân sách cho cọc phát sinh: Chi phí cọc thường báo giá theo mét dài thực tế công trình, không theo số lượng cọc. Nếu địa chất sâu hơn dự kiến 2 - 3m, tổng chi phí cọc có thể tăng 15 - 25%. Gia chủ nên thống nhất trước với nhà thầu về cách tính chi phí và chuẩn bị khoản dự phòng 10 - 15% trước khi khởi công.

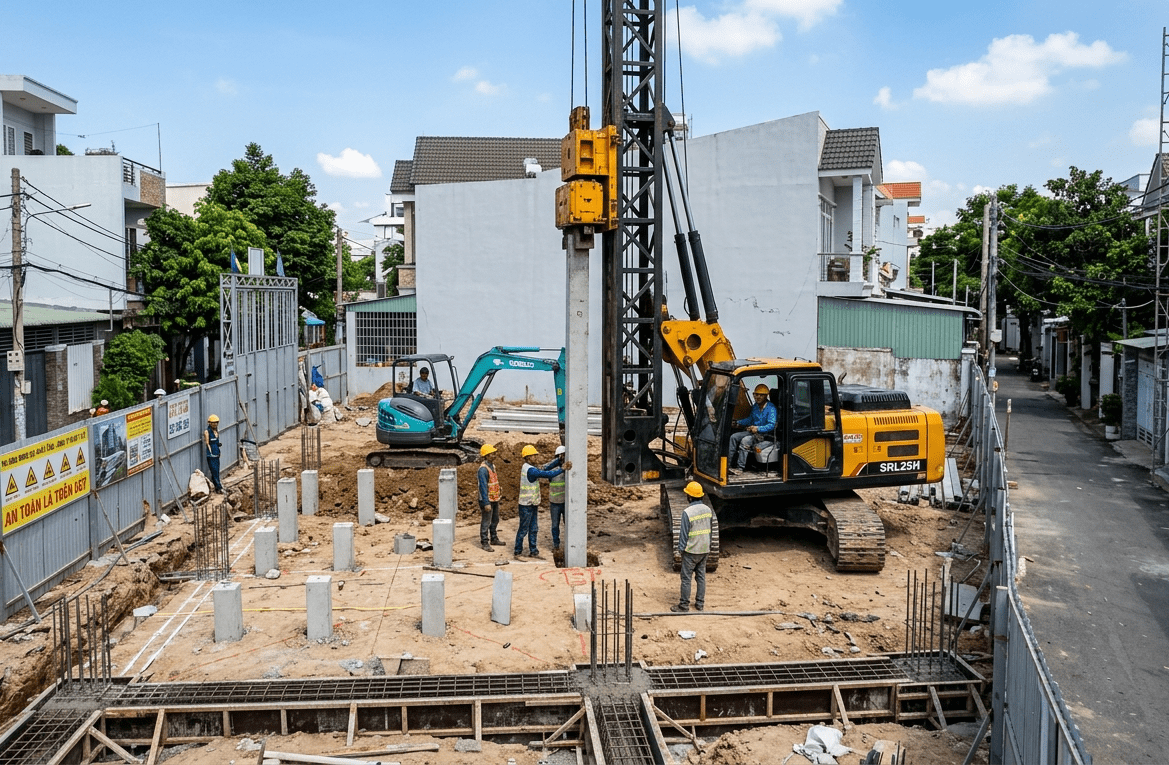

Chủ nhà nên chủ động dự phòng thêm ngân sách cho phần móng trước khi thi công

Móng cọc nhà 2 tầng là giải pháp kết cấu an toàn và bền vững cho các công trình xây dựng trên nền đất yếu. Tùy vào đặc điểm địa chất của từng khu đất, chủ nhà nên tính toán kỹ lưỡng phương án cọc phù hợp để vừa tối ưu chi phí, vừa tạo bước đệm an toàn cho các nhu cầu nâng tầng hoặc cải tạo trong tương lai.
