Móng đơn nhà 2 tầng: Bản vẽ, thi công & Lưu ý quan trọng

Móng đơn nhà 2 tầng là giải pháp kết cấu móng có chi phí tối ưu và thời gian thi công nhanh. Do đặc thù chịu tải trọng độc lập tại từng vị trí chân cột, việc ứng dụng hệ móng này đòi hỏi sự tính toán kỹ lưỡng về điều kiện địa chất cũng như quy cách thể hiện trên bản vẽ kỹ thuật. Bài viết dưới đây sẽ cung cấp thông tin chi tiết về khái niệm, cách đọc bản vẽ và các lưu ý quan trọng giúp chủ nhà chủ động giám sát chất lượng công trình của mình.

Móng đơn nhà 2 tầng: Bản vẽ, thi công & Lưu ý quan trọng

1. Móng đơn nhà 2 tầng là gì?

Móng đơn (hay còn gọi là móng cốc, móng độc lập) là loại móng đỡ một cột hoặc một cụm cột đứng sát nhau nhằm chịu lực và truyền tải trọng từ cột xuống nền đất. Đây là loại móng có cấu tạo đơn giản, hình dáng thường là hình vuông, hình chữ nhật hoặc hình tròn, nằm riêng lẻ trên nền đất.

Tuy nhiên, không phải công trình nào cũng có thể sử dụng móng đơn. Để đảm bảo an toàn cho ngôi nhà 2 tầng, khu vực xây dựng cần đáp ứng các điều kiện thực tế sau:

• Địa chất nền đất tốt: Nền đất thi công phải là đất nguyên thổ, đất cứng, đất sét chặt hoặc đất đá có khả năng chịu lực cao, không bị mùn hay sụt lún.
• Kiến trúc đơn giản: Công trình có thiết kế vuông vắn, các nhịp cột không quá lớn và tải trọng phân bổ đều giữa các trục chịu lực.
• Không gian thi công thông thoáng: Khu đất xây dựng rộng rãi, không bị chèn ép quá lớn bởi các công trình cao tầng liền kề nhằm hạn chế hiện tượng sụt lún cục bộ.

Móng đơn có cấu tạo đơn giản và nằm riêng lẻ trên mặt đất (Nguồn: Internet)

2. Bản vẽ móng đơn nhà 2 tầng

Bản vẽ kỹ thuật móng đơn gồm hai loại bổ sung cho nhau - bản vẽ mặt bằng cho thấy bức tranh tổng thể, bản vẽ mặt cắt đi vào chi tiết cấu tạo từng lớp. Gia chủ cần có cả hai trước khi thi công để giám sát chất lượng công trình.

2.1. Bản vẽ mặt bằng móng đơn

Bản vẽ mặt bằng móng là góc nhìn từ trên xuống toàn bộ khuôn viên hệ móng của công trình, thể hiện vị trí và mối quan hệ không gian giữa các móng đơn. Bản vẽ thể hiện các thông tin:

• Vị trí tim cột và tim móng: Được xác định bằng hệ lưới trục định vị (ký hiệu A, B, C... theo chiều ngang và 1, 2, 3... theo chiều dọc). Sai lệch tim móng so với tim cột cho phép tối đa ±5mm.
• Kích thước đế móng: Ghi rõ chiều dài × chiều rộng của từng đế móng (ví dụ: M1: 1200×1200mm, M2: 1400×1600mm nếu tải không đều).
• Hệ giằng móng (giằng kiềng): Thể hiện vị trí, kích thước tiết diện và hướng đi của các dầm giằng nối liên kết các móng đơn với nhau.
• Mực nước ngầm và cao độ chôn móng: Ghi chú cao độ đáy móng so với cốt ±0.000 (mặt sàn hoàn thiện tầng trệt).
• Ký hiệu phân loại móng: Phân biệt các loại móng có kích thước khác nhau (M1, M2,...) nếu công trình có nhiều dạng cột chịu tải khác nhau.

Thông qua việc đọc hiểu bản vẽ mặt bằng, chủ nhà có thể phối hợp cùng nhà thầu để định vị chính xác vị trí giác móng ngoài thực địa, hạn chế tối đa tình trạng sai lệch trục nhà và kiểm soát tốt khối lượng đào đất hố móng.

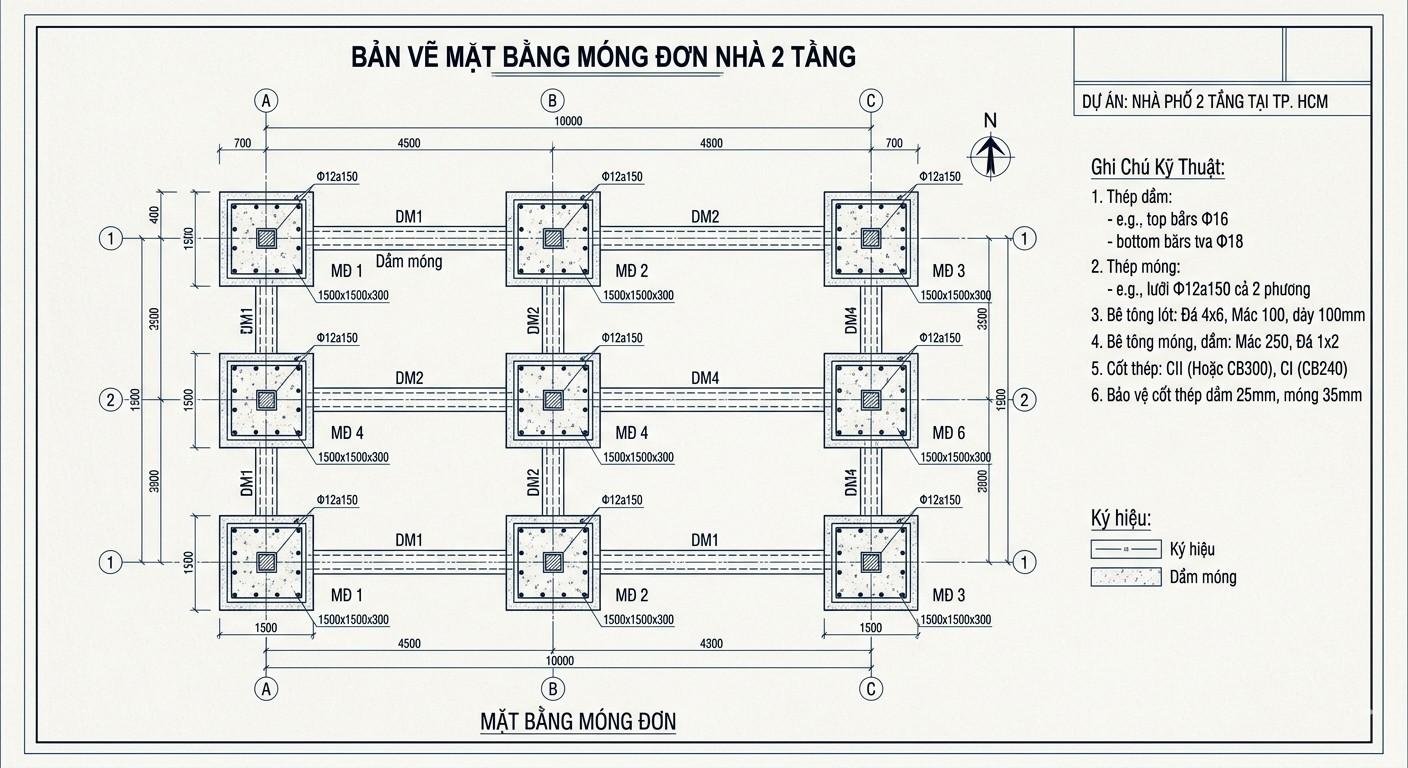

Bản vẽ mặt bằng móng đơn thể hiện hình chiếu bằng từ trên xuống của toàn bộ khuôn viên

2.2. Bản vẽ mặt cắt móng đơn

Bản vẽ mặt cắt là góc nhìn cắt ngang qua cấu trúc móng, thể hiện các lớp vật liệu và kết cấu từ mặt đất xuống đến đáy móng. Các thông số kỹ thuật được hiển thị trên bản vẽ bao gồm:

• Chiều sâu chôn móng: Thường từ 1.000 - 1.500mm tính từ mặt đất tự nhiên đến đáy đế móng.
• Lớp bê tông lót đáy hố: Dày 100 - 200mm, mác bê tông M100 - M150 (đá 4×6). Lớp này không chịu lực kết cấu mà chỉ có tác dụng làm phẳng, sạch đáy hố và tạo nền đặt cốt thép.
• Kích thước đế móng: Chiều cao đế từ 300 - 500mm, có thể dạng bậc hoặc dạng vát hình thang tùy thiết kế.
• Cổ móng: Chiều cao cổ móng từ mặt đế đến mặt đất tự nhiên, kích thước tiết diện cổ thường từ 200×200mm đến 250×350mm.
• Bố trí cốt thép: Thể hiện số lượng, đường kính và vị trí thép bản móng, thép dọc cổ móng và thép đai.
• Lớp bảo vệ bê tông: Khoảng cách từ mép thép đến bề mặt bê tông, thường 40 - 50mm ở đáy móng và 20 - 30mm ở cổ móng.

Thông qua các thông số trên bản vẽ mặt cắt, chủ nhà có thể dễ dàng nghiệm thu chất lượng, số lượng cốt thép và giám sát nhà thầu đổ bê tông đúng độ dày tiêu chuẩn trước khi chuyển sang giai đoạn tiếp theo.

Bảng giá tấm thạch cao mới nhất

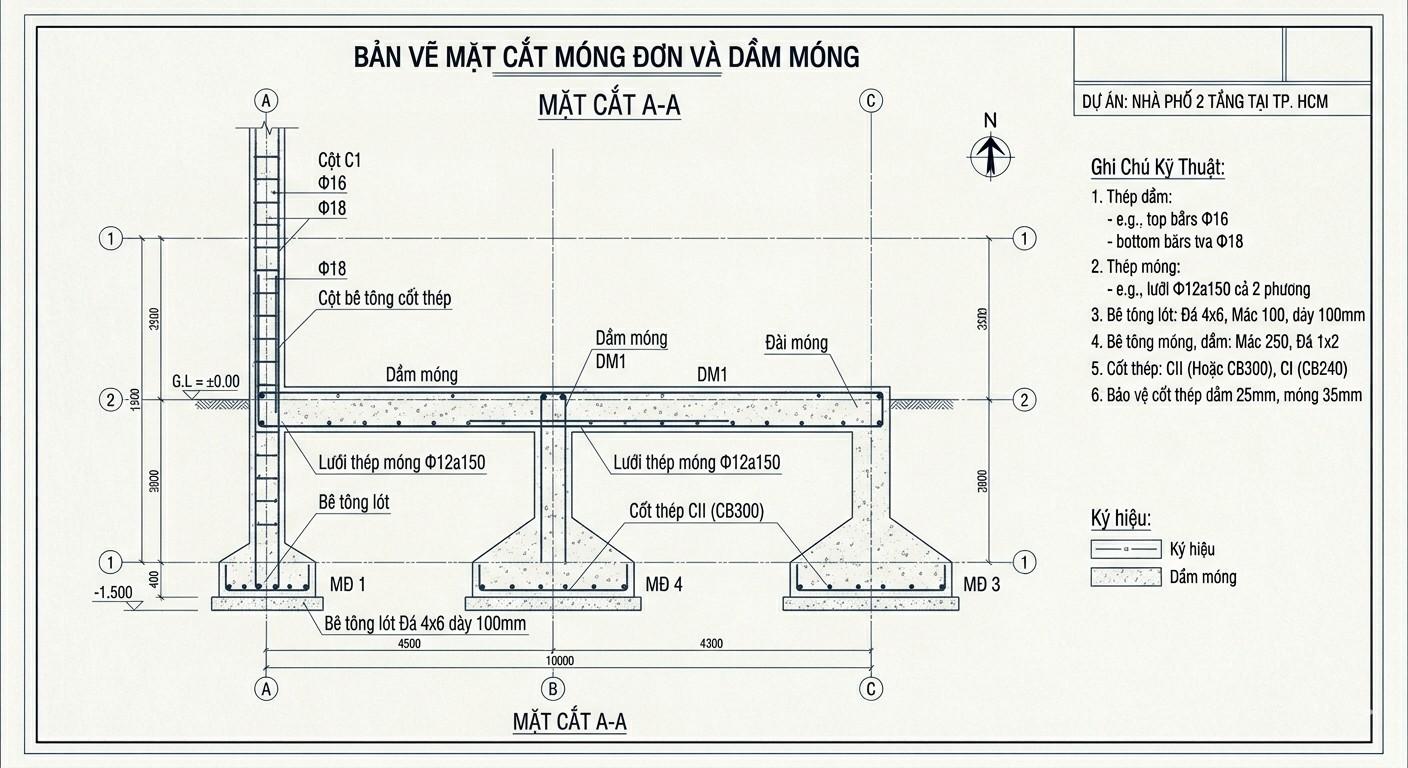

Bản vẽ mặt cắt móng đơn giúp làm rõ chi tiết các lớp vật liệu tính từ đáy móng lên đến cổ cột

3. Bố trí thép móng đơn nhà 2 tầng

Công tác bố trí cốt thép quyết định trực tiếp đến khả năng chịu lực kéo và độ bền vững của toàn bộ hệ thống móng. Trong quy trình thi công, khâu lắp dựng cấu kiện thép cần tuân thủ đúng các quy chuẩn kỹ thuật đối với từng vị trí sau:

3.1. Thép bản móng

Thép bản móng là lớp chịu lực kéo chính từ tải trọng ngôi nhà ép xuống, giúp phần đế móng không bị nứt vỡ hoặc gãy đôi dưới áp lực phân tán ra nền đất.

• Quy cách vật liệu: Thép gân (thép vằn) CB300-V, đường kính phổ biến Ø10 - Ø14mm tùy tải trọng thiết kế.
• Bước thép: Thường từ 150 - 200mm theo cả hai phương, bước thép càng nhỏ thì khả năng chịu lực càng tốt nhưng chi phí thép tăng lên.
• Nguyên tắc đan thép: Đan thành lưới ô vuông hoặc ô chữ nhật theo hai phương vuông góc. Lớp thép chạy theo phương chịu lực lớn hơn đặt ở phía dưới (lớp thép chủ), lớp còn lại đặt phía trên và buộc chặt tại mỗi điểm giao.
• Kỹ thuật bẻ móc: Hai đầu mỗi thanh thép bẻ cong lên 90° với chiều dài đoạn bẻ tối thiểu 6d (d = đường kính thép), tạo thành hình chiếc rổ giúp neo chặt thép vào khối bê tông, tránh hiện tượng trượt thép khi chịu lực.

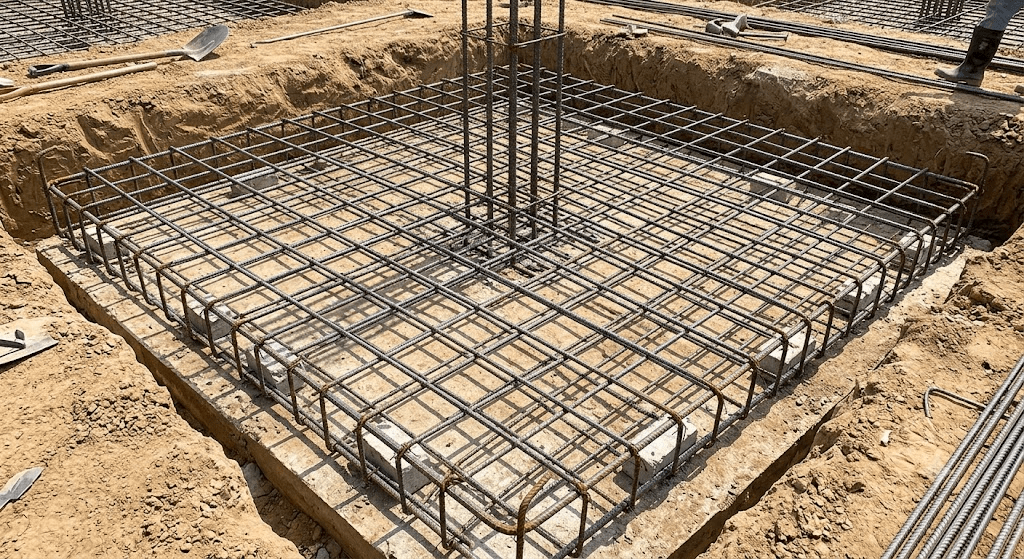

Thép bản móng là lớp chịu lực kéo chính từ tải trọng ngôi nhà ép xuống

3.2. Thép cổ móng

Thép cổ móng tiếp nhận toàn bộ tải trọng từ hệ cột tầng 1 truyền xuống và neo chắc chắn vào đài móng, tạo sự liên tục kết cấu từ cột xuống móng.

• Thép dọc chịu lực: Thép gân CB300-V hoặc CB400-V, đường kính Ø16 - Ø22mm tùy tiết diện cổ. Số lượng thông thường 4 - 8 thanh bố trí đều quanh chu vi tiết diện cổ móng.
• Thép đai cổ móng: Thép trơn hoặc thép gân Ø6 - Ø8mm, bước đai 100 - 150mm. Thép đai giữ các thanh thép dọc đúng vị trí và chống hiện tượng cổ móng bị nứt ngang do lực cắt.
• Kỹ thuật neo đáy cột: Thép dọc cổ móng phải được neo sâu vào đế móng tối thiểu 30d (d = đường kính thép dọc) và vươn lên cao đủ để nối với thép chờ của cột tầng 1. Điểm nối thép cột với thép cổ móng phải so le nhau, không tập trung tại cùng một mặt cắt ngang.

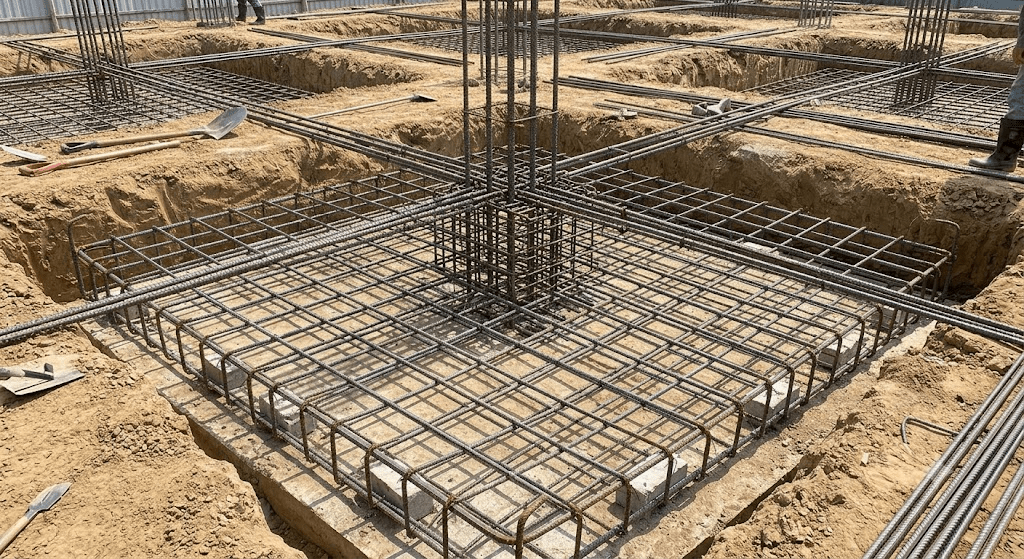

Thép cổ móng tiếp nhận toàn bộ tải trọng từ hệ cột tầng 1 truyền xuống và neo chắc chắn vào đài móng

3.3. Thép chịu lực bổ sung

Đây là các cấu kiện thép tăng cường nhằm ổn định hệ thống móng đơn, tránh hiện tượng xê dịch hoặc lún nứt cục bộ trong quá trình sử dụng lâu dài.

• Thép neo giằng móng: Thép dầm giằng móng kết hợp với đế móng qua các thép neo chìa ra hai đầu. Giằng móng liên kết các móng đơn thành hệ thống, phân phối lại tải trọng khi có lún lệch cục bộ và chống chuyển vị ngang của cả hệ móng.
• Thép tăng cường chống cắt (nếu có): Với móng đơn chịu tải lớn hoặc có độ lệch tâm, cần bố trí thêm thép đai hoặc thép xiên ở vùng chân cổ để tăng khả năng chống lực cắt. Hạng mục này do kỹ sư kết cấu quyết định dựa trên kết quả tính toán.

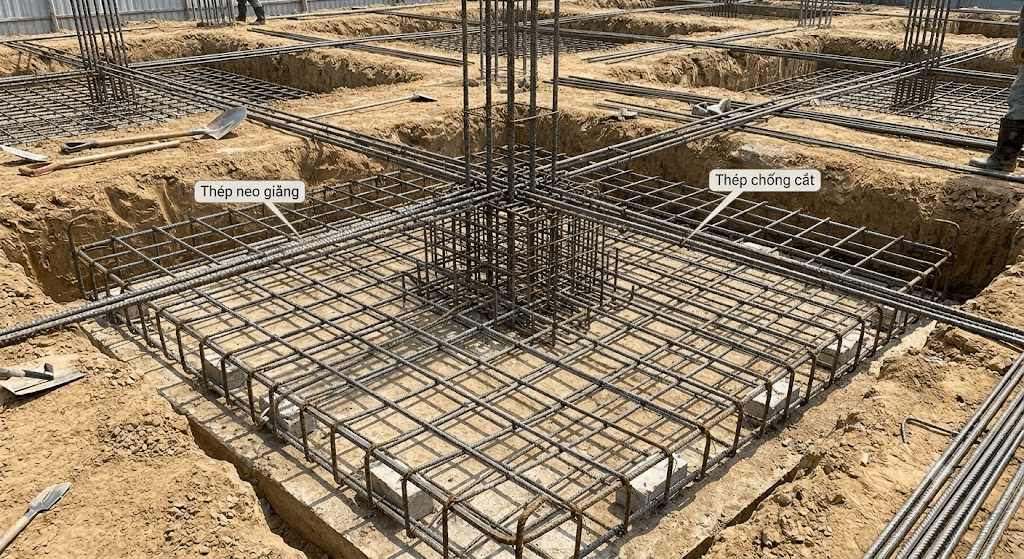

Thép chịu lực bổ sung giúp ổn định hệ thống móng đơn

3.4. Lớp bảo vệ thép

Lớp bảo vệ thép là khoảng cách từ mép ngoài cùng của thanh cốt thép đến bề mặt ngoài của khối bê tông. Lớp này đảm bảo thép không tiếp xúc trực tiếp với độ ẩm và hóa chất trong đất - nguyên nhân chính gây rỉ sét cốt thép làm nứt vỡ bê tông sau nhiều năm.

Chiều dày lớp bảo vệ tiêu chuẩn cho móng: 40 - 50mm ở đáy và mặt tiếp đất, 20 - 30mm ở cổ móng. Thực tế, thợ dùng các con kê bê tông (cục kê) hoặc thanh nhựa định vị đặt dưới lưới thép đáy móng để đảm bảo khoảng cách này trước khi đổ bê tông.

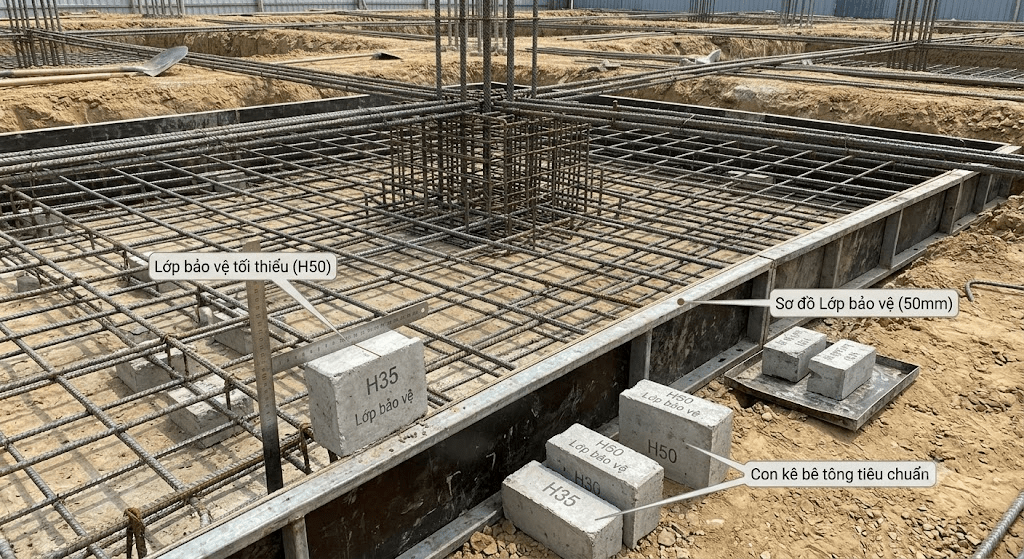

Lớp bảo vệ thép giúp bảo vệ sắt không bị rỉ sét

4. Kích thước móng đơn nhà 2 tầng

Kích thước móng đơn được tính toán dựa trên tải trọng thực tế của công trình và khả năng chịu tải của nền đất. Dưới đây là thông số phổ biến cho nhà 2 tầng kết cấu thông thường:

Lưu ý: Đây là thông số tham khảo phổ biến. Kích thước chính xác phải được kỹ sư kết cấu tính toán và thể hiện trên bản vẽ thiết kế, không nên áp dụng máy móc mà không có căn cứ tính toán.

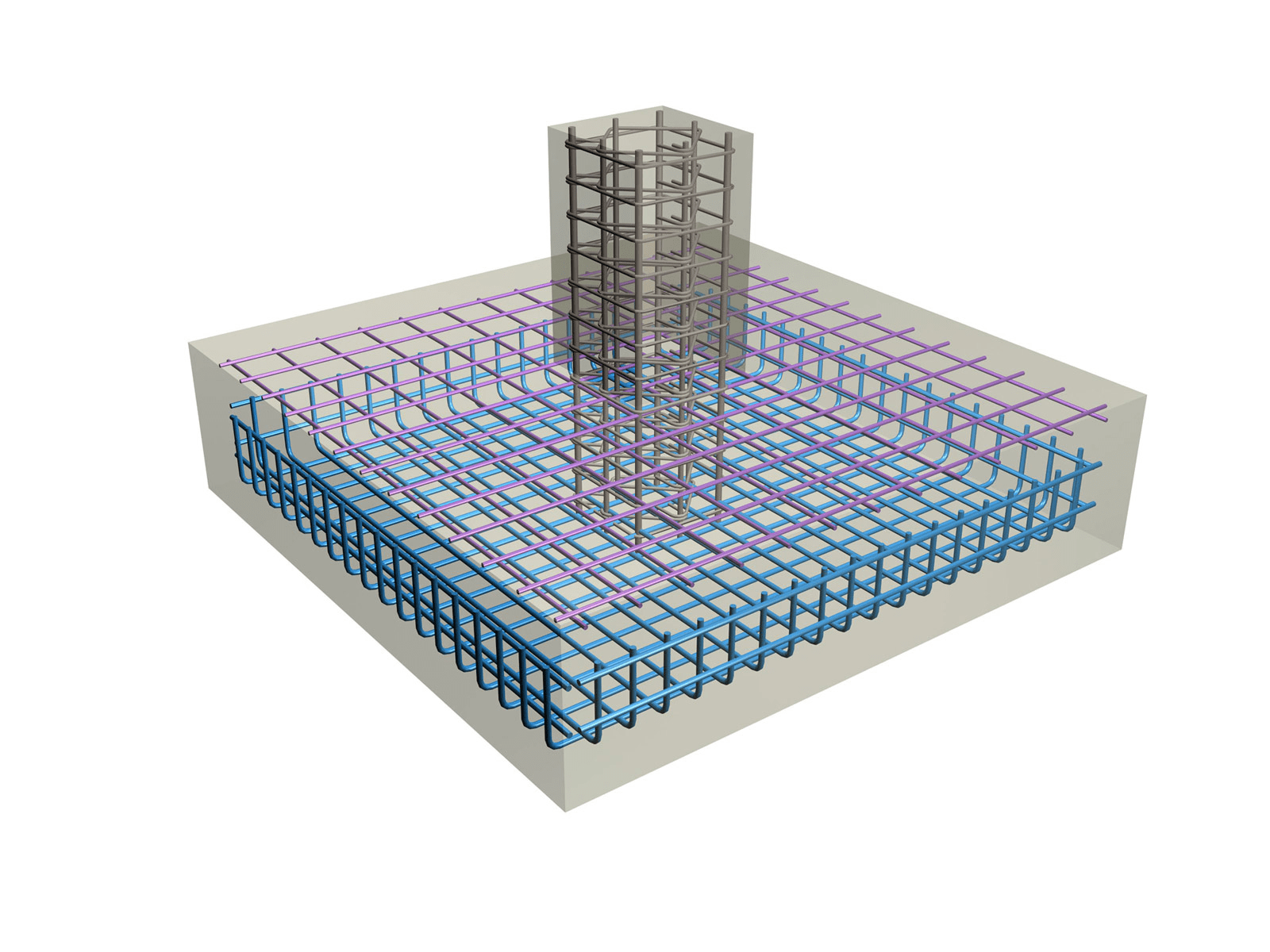

Xây dựng móng đơn với kích thước đáp ứng yêu cầu kỹ thuật để đảm bảo khả năng chịu tải phù hợp (Nguồn: Internet)

5. Cách làm móng đơn nhà 2 tầng

Quy trình thi công móng đơn cần được thực hiện tuần tự theo đúng kỹ thuật để đảm bảo độ chịu lực và tính ổn định lâu dài cho công trình. Dưới đây là các bước triển khai tiêu chuẩn tại công trường:

• Bước 1 - Giác móng và định vị: Sử dụng máy kinh vĩ hoặc căng dây mực kết hợp đóng cọc tim để định vị chính xác vị trí tâm của từng chiếc cột theo đúng bản vẽ thiết kế.
• Bước 2 - Đào hố móng: Tiến hành đào đất riêng biệt cho từng hố bằng máy hoặc thủ công, đảm bảo kích thước chiều rộng, chiều dài và chiều sâu theo đúng thông số kỹ thuật (ví dụ hố rộng 1.4m x 1.4m).
• Bước 3 - Làm phẳng và đổ bê tông lót: Dọn sạch lòng hố, san phẳng đáy và đổ một lớp bê tông lót (thường dùng bê tông đá 4x6 hoặc đá 1x2 mác mỏng) nhằm tạo bề mặt sạch sẽ, bằng phẳng và ngăn mất nước xi măng.
• Bước 4 - Gia công sắt thép: Đan lưới thép bản móng với các đầu thép uốn cong lên trên tạo thành hình lòng rổ, sau đó dựng khung thép cổ cột và định vị chắc chắn vào lưới thép đáy.
• Bước 5 - Lắp dựng cốt pha: Tiến hành đóng hộp gỗ, khuôn ván cốp pha hoặc xây gạch bao xung quanh phần đế móng để định hình khối bê tông trước khi đổ.
• Bước 6 - Đổ bê tông móng: Đổ bê tông vào khối khuôn, sử dụng đầm dùi kỹ để tránh rỗ tổ ong. Quy trình thường đổ phần đế bằng trước, sau đó tiến hành vuốt vát dốc hình thang theo thiết kế.
• Bước 7 - Bảo dưỡng và lấp đất: Sau khi đổ khoảng 1 ngày, tiến hành tưới nước giữ ẩm để bảo dưỡng bê tông đạt cường độ, sau đó lấp đất vào hố móng và nén chặt.

Báo giá thi công vách thạch cao

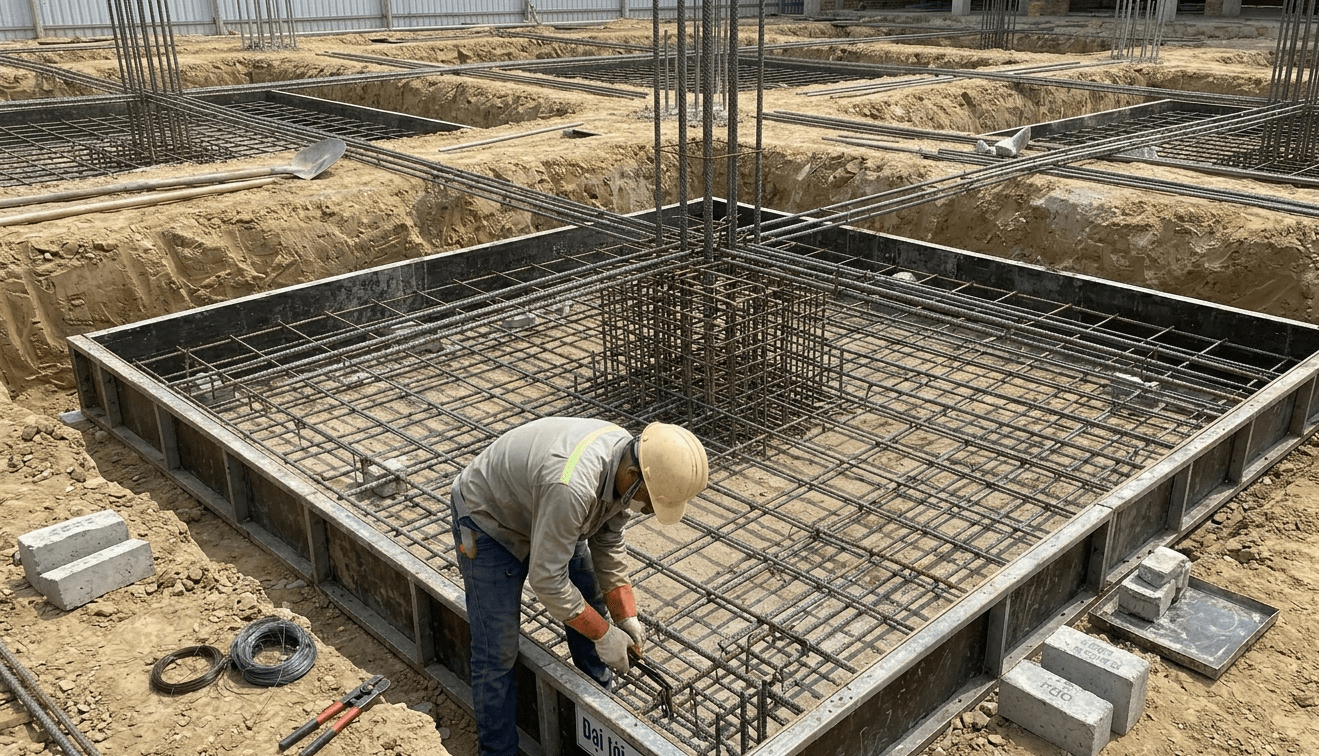

Quy trình thi công móng đơn cần được thực hiện tuần tự theo đúng kỹ thuật

6. Lưu ý khi làm móng đơn nhà 2 tầng

Móng đơn có cấu tạo đơn giản và chi phí tiết kiệm. Tuy nhiên, để công trình nhà 2 tầng không gặp sự cố lún nứt trong quá trình sử dụng, chủ nhà và đơn vị thi công cần lưu ý các điểm sau:

• Không dùng trên nền đất mượn: Móng đơn chỉ phù hợp với nền đất nguyên thổ có độ chặt cao, chịu lực tốt, không áp dụng loại móng này trên nền đất mượn (đất mới san lấp), đất bùn ao hoặc nền đất yếu nếu chưa qua xử lý gia cố cọc chuyên dụng.
• Chú trọng hệ giằng móng: Hệ giằng móng đóng vai trò kết nối các móng đơn đơn lẻ thành một khối đồng bộ. Quá trình thi công giằng móng cần đúng tiết diện và đủ lượng thép để giúp công trình chống chịu hiện tượng lún lệch giữa các cột.
• Đặt thép chờ cột chính xác: Thép chờ cột là phần thép cổ móng vươn lên cao để nối với cột tầng 1, nếu đặt lệch vị trí hoặc không đủ chiều dài neo, việc điều chỉnh sau khi bê tông đã đông cứng gần như không thể thực hiện đúng kỹ thuật.
• Kiểm tra và làm sạch bùn đáy hố: Trước khi đổ bê tông lót và bê tông móng, đội thợ phải múc sạch lớp bùn đất sạt lở, nước mưa hoặc mạch nước ngầm ứ đọng dưới đáy hố để tránh làm giảm chất lượng liên kết của cấu kiện.

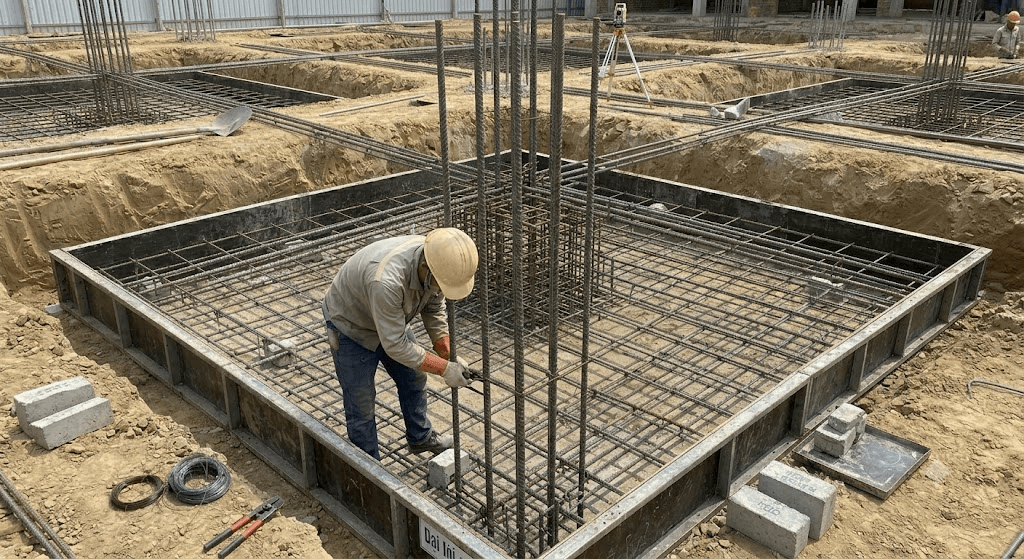

Đặt thép chờ cột chính xác khi thi công móng đơn nhà 2 tầng

Sau khi hoàn thiện phần thô, gia chủ có thể tham khảo thêm các mẫu trần thạch cao đẹp tại đây:

100+ mẫu trần thạch cao phòng khách, phòng ngủ đẹp

Móng đơn nhà 2 tầng là giải pháp kết cấu tối ưu nhờ quy trình thi công nhanh chóng và tiết kiệm chi phí với điều kiện công trình được xây dựng trên nền đất cứng ổn định và tuân thủ đúng kỹ thuật bố trí cốt thép. Song song với gia cố nền móng, việc chủ động giảm tải trọng cho các tầng phía trên cũng giúp ngôi nhà bền vững hơn theo thời gian.
